| Place of Origin: | China |
|---|---|
| ブランド名: | Star merter |
| 証明: | CE SIL3 |
| Model Number: | CYYZ3051SAY |
| Minimum Order Quantity: | 1PC |
| 価格: | negotiable |
| Packaging Details: | carton |
| Payment Terms: | T/T |
| Supply Ability: | 30000 Piece/Month |
| Range: | 0~4kPa~1MPa (see range selection table for details) | Output: | 4~20mA HART |
|---|---|---|---|
| Power supply: | 12~32VDC, 15~24VDC | Accuracy: | ±0.2% SPAN, ±0.5% SPAN |
| Name: | Double Remote Pressure Transmitter Differential | ||
| ハイライト: | 単結晶性シリコンの二重遠隔圧力トランスミッター,微分式二重遠隔圧力トランスミッター,二重のリモコン圧力トランスミッター |
||

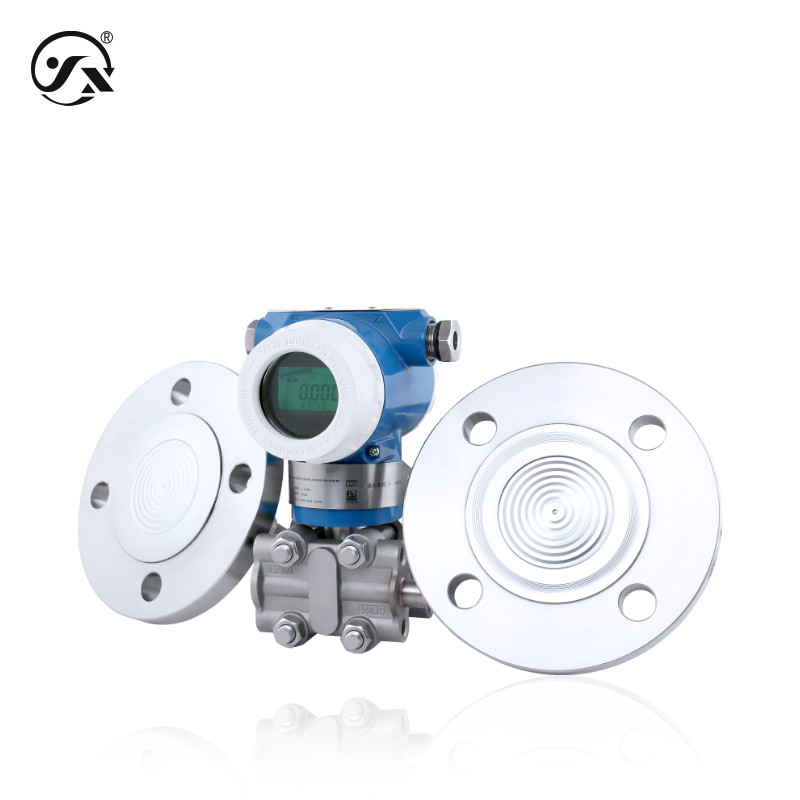

CYYZ3051SAY モノ結晶シリコン 双遠隔差圧伝送器 範囲 0~4kPa~1MPa 4-20mA HARTプロトコル
CYYZ3051SAY モノクリスタルシリコン 遠隔差差圧トランスミッタは モノクリスタルシリコン共鳴センサー技術を使用する.二重フラングス毛細管構造は,機械的隔離と熱隔離を実現複雑な腐食媒介,高温媒介,その他の場所に対応できる.液体,ガス,蒸気のレベル,体積,密度,圧力差を測定するのに適しています.爆発防止の機能も 備えています固有安全型,固有安全型,防火型,防火型.
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 圧力タイプ | 差圧 |
| 中気温 | 充填液によって異なります シリコンオイル (従来の介質,適用される介質温度 -40~205°C) 高温シリコンオイル (従来の介質,適用される介質温度 -40~300°C) ミネラルオイル (衛生用充填液,適用される中気温 -20~170°C) フッ素油 (酸素のための特殊充填液,適用される中気温 -40~170°C) |
| 出力信号 | 4-20mA HART プロトコル |
| 電力供給範囲 | 12°32VDC,15°24VDC (内部的に安全で爆発防止のみ) |
| 最大出力 | ≤0.02Us ((W) |
| 接続時間 | 20ms |
| 安定したパフォーマンス | ±0.05%URL/年 |
| 防爆レベル | 防爆型 エクス・デ・II・C T6 Gb 防爆型粉塵 エクストーブ IIIC T80°C Db 本質的に安全なタイプ Ex ia IIC T6 Ga 固有の安全性のある型である Ex ia IIIC T200 80°C Da 注: 固有安全性は,安全障壁または固有安全性の電源を通過させなければならない. |
| 保護レベル | IP66 注:上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 応答頻度 | 時常数は32秒から0.1秒ずつ調整できる.減圧時間は0である場合,デフォルト値は0.1 (最低値は0.1). |
| 負荷特性 | |
| HART電流タイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| 環境条件 | |
| LCD液晶ディスプレイなし 環境温度 | -40°Cから85°C |
| 液晶ディスプレイ付き | -20°Cから70°C |
| 環境の湿度 | 0%~95%RH (冷却なし,冷却なし) |
| 全体的な材料 | |
| 弁膜 | 316Lステンレス鋼/Hastelloy C/タンタルム (測定媒体の接触) |
| フレンズ | 304/316L 不同鋼 |
| チャック | 316Lステンレス鋼 |
| クランプブロック | 鉄鋼 304 |
| 充填液 | シリコンオイル,高温シリコンオイル,ミネラルオイル,フッ素オイル |
| ボルト | 鉄鋼 304 |
| ケース | 鋳型アルミニウム |
| ディスプレイウィンドウ | ≈6mm 防爆ガラス |
| 機械的安定性 | |
| 振動防止性能 | 10g ((20...2000Hz) は,IEC60068-2-6規格に準拠している |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に適合している |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 効かない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電力強度 | 500VAC |
| 出力制限 | |
| 最低出力 | 3.8mA |
| 最大出力 | 22mA |
