| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYW12CY |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | 0~1~200mH2O | 生産量: | 4~20mA,4~20mA ハート,RS485 |
|---|---|---|---|
| 電源: | 9~32VDC, 15~32VDC, 13~32VDC, 15~24VDC | 精度: | 0.25%FS、0.5%FS |
| 名前: | 液体の水平な送信機 | ||
| ハイライト: | 保護型潜水式レベルトランスミッター,潜水式レベルトランスミッター 4-20ma,CYW12C 潜水式レベル送信機 |
||

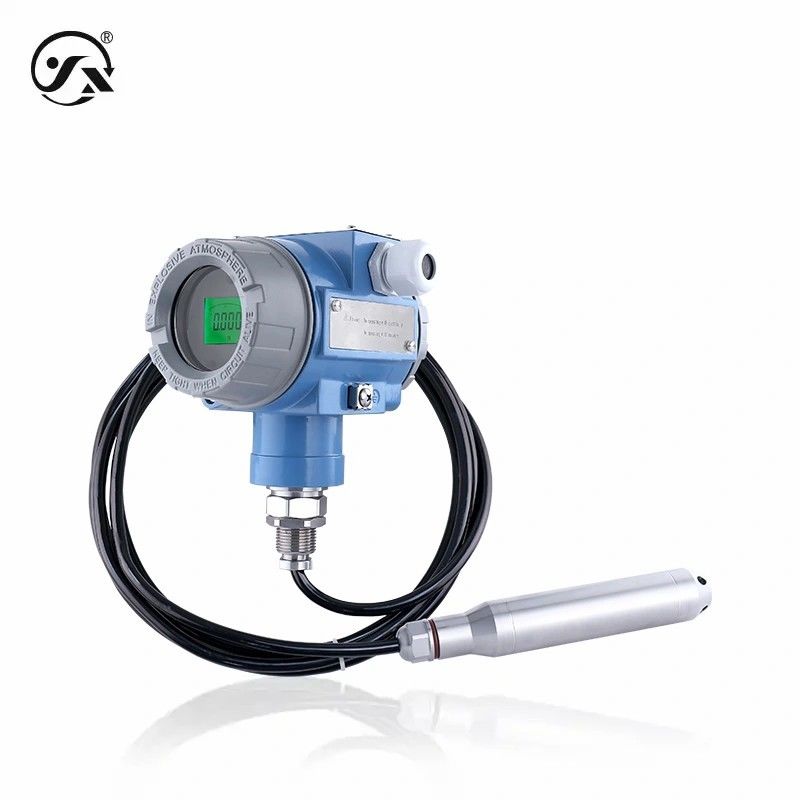

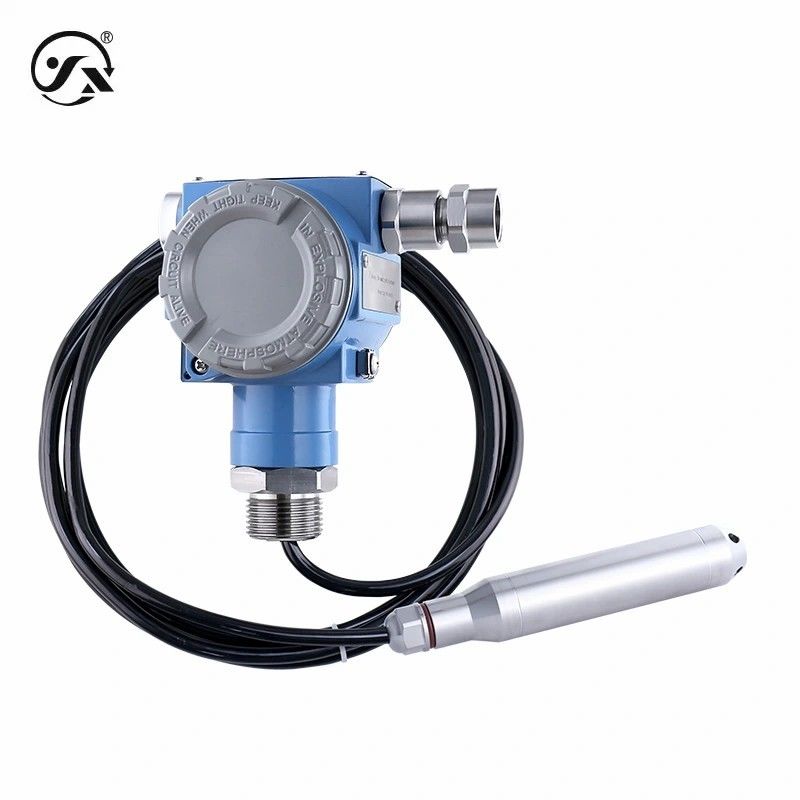

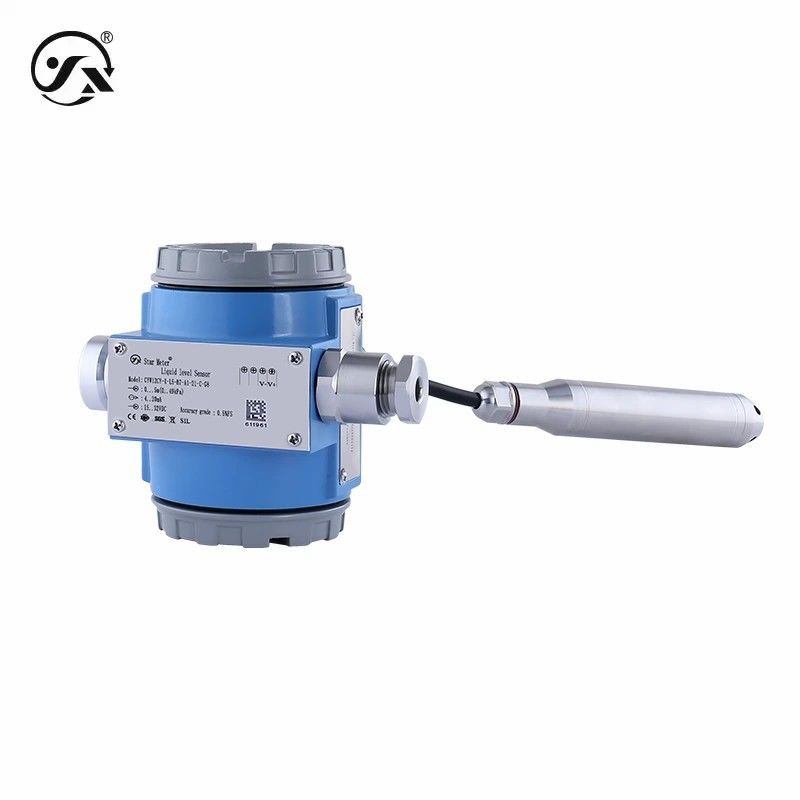

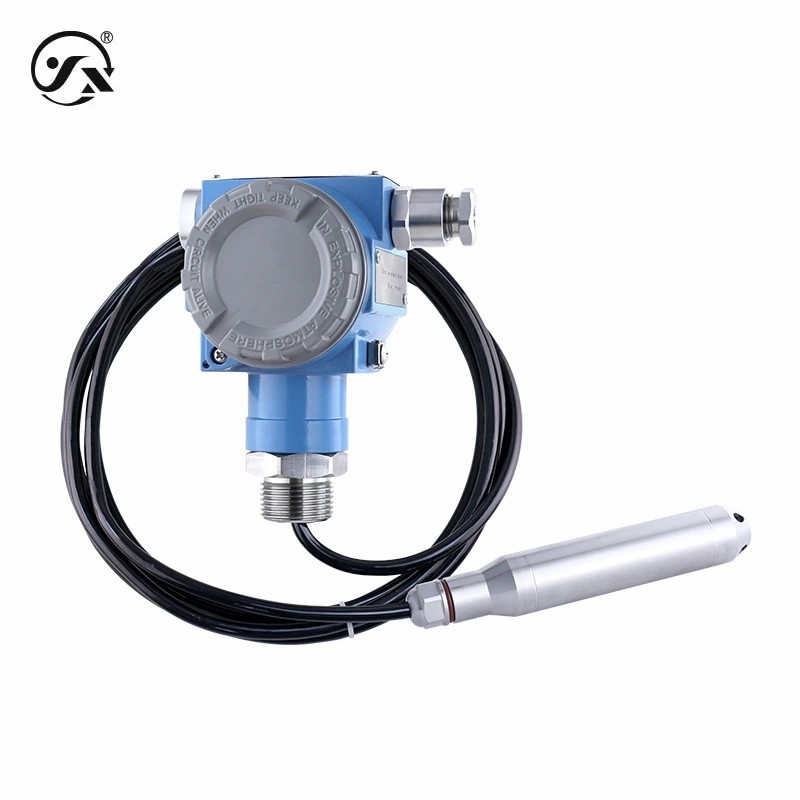

CYW12CY 保護型潜水式レベルトランスミッター範囲 0~1~200mH2O 出力 4~20mA HART RS485 正確性 0.25%FS 0.5%FS
このレベルトランスミッター製品は,信号測定要素として,ステンレス鋼の二重隔離弁 OEM圧力センサーを採用し,内部密封処理,統合レーザー溶接プロセスの外部利用穴内の反凝縮機能を持つため,自動コンピュータテスト後,レーザー抵抗プロセスは,ゼロ点と感度温度の広い温度範囲で使用されます.
反干渉性があり 低気温で安定性があり 測定精度も高い工業自動化における理想的な液体レベル測定器です.
| 基本パラメータ | |
| 測定媒体は | 水 (H2O) または接触材料と互換性のある液体 |
| 測定範囲 | 0~1~200mH2O (詳細については範囲選択表を参照) |
| 介質温度 | -40°Cから85°C |
| 応答頻度 | アナログ信号出力 ≤ 50Hz,デジタル信号出力 ≤ 5Hz |
| 安定したパフォーマンス | ± 0.1% FS/年 |
| 過負荷能力 | 200% 全スケール |
| 温度補償 | -10°Cから70°C |
| 温度変動 | ±0.01%FS/°C (温度補償範囲) ±0.05%FS/°C (温度補償範囲外) |
| 精度クラス | 0.25%FS (範囲≥10m),0.5%FS (範囲<10m) 繰り返し能力≤0.05%FS,ヒステレシス≤0.05%FS ヘッダ精度0.5%FS 表示 注:基準条件:温度25~86°C,大気圧106~45kPa,湿度75~<>%RH |
| EX型 | 耐火性 Ex db II.C T6 Gb 耐火性 塵タイプ Ex tb IIIC T80°C Db
本質的に安全 Ex ia II.C T6 Ga (4~20mA/4~20mA HART出力のみ) |
| 保護程度 | 探査機 IP68 接続箱 IP66 注:上記の保護レベルは,電気接続が完了していることを意味します. |
| 総重量 | ディスプレイなし≈1.25kg ディスプレイ付き≈1.4kg 探査機≈410gケーブル≈60g/m |
| 時間通り | 400ms |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 出力 | |
| 最大出力 | |
| 4~20mA | はい/無 表示≤0.02Us ((W) |
| RS485 | ディスプレイ≤0.02Us (W) で,ディスプレイ≤0.015Us (W) でありません. |
| 4×20mA ハート | はい/無 表示≤0.02Us ((W) |
| 負荷特性 | |
| 現在のタイプ | ディスプレイ負荷なし ≤{(US-7.5) ÷0.02}Ω ディスプレイ負荷 ≤{(US-12)÷0.02}Ω (Us=電源電圧) HART電流タイプ:負荷 ≤{(Us-12)÷0.02}Ω (Us=電源電圧) |
| 環境条件 | |
| 環境温度 | -40~85°C (冷却なし,冷却なし) |
| 総材料 | |
| 弁膜 | 316L不?? 鋼 (測定対象物質との接触) |
| 外殻 | 304不?? 鋼 (測定対象物質との接触) |
| 交差箱 | 鋳型アルミニウム |
| シール | ニトリルゴム (測定対象物質との接触) |
| ケーブル | ポリウレタン φ7.2ガスケーブル (測定媒体の接触) |
| 機械的安定性 | |
| 地震性能 | 10g ((20... 2000Hz) は,IEC60068-2-6規格に準拠しています |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に準拠する |
| 電気保護 | |
| ショート・サーキット保護 | 永続的 |
| 反極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 出力最小2.5mA 最大26mA |
| RS485 | 最低出力0と最大出力2000 |
| 4〜20mA HART | 出力最小3.8mA 最大22mA |
