| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYW13CY |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | 0~0.5~50mH2O | 生産量: | 4~20mA,4~20mA ハート,RS485 |
|---|---|---|---|
| 電源: | 9~32VDC, 15~32VDC, 13~32VDC, 15~24VDC | 精度: | 0.1%FS,0.25%FS,0.5%FS |
| 名前: | 液体の水平な送信機 | ||
| ハイライト: | CYW13C 潜水式レベル送信機,普遍的な潜水式レベルトランスミッター,OEM圧力トランスミッター |
||

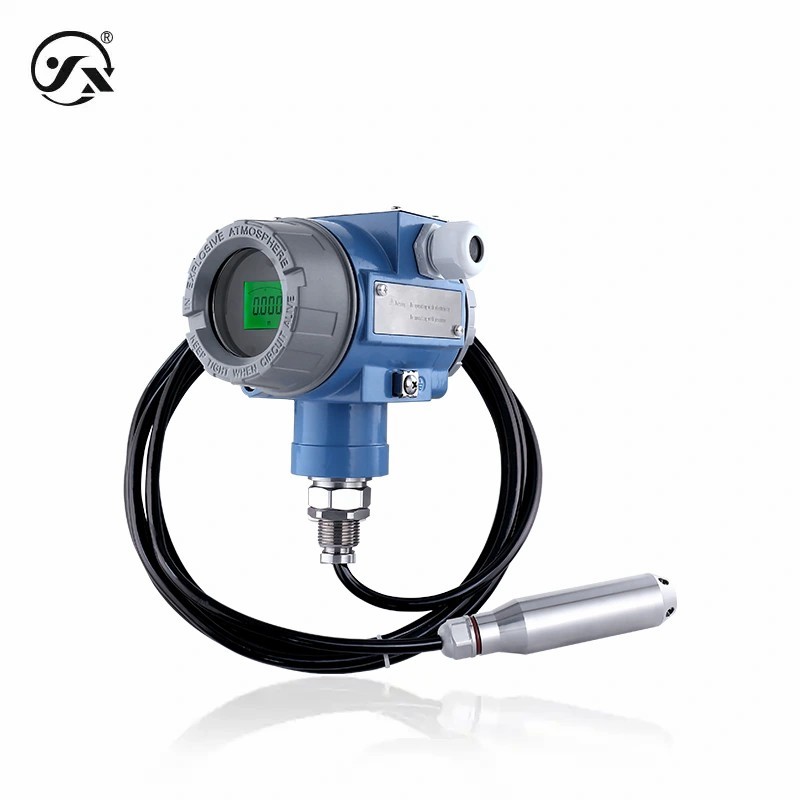

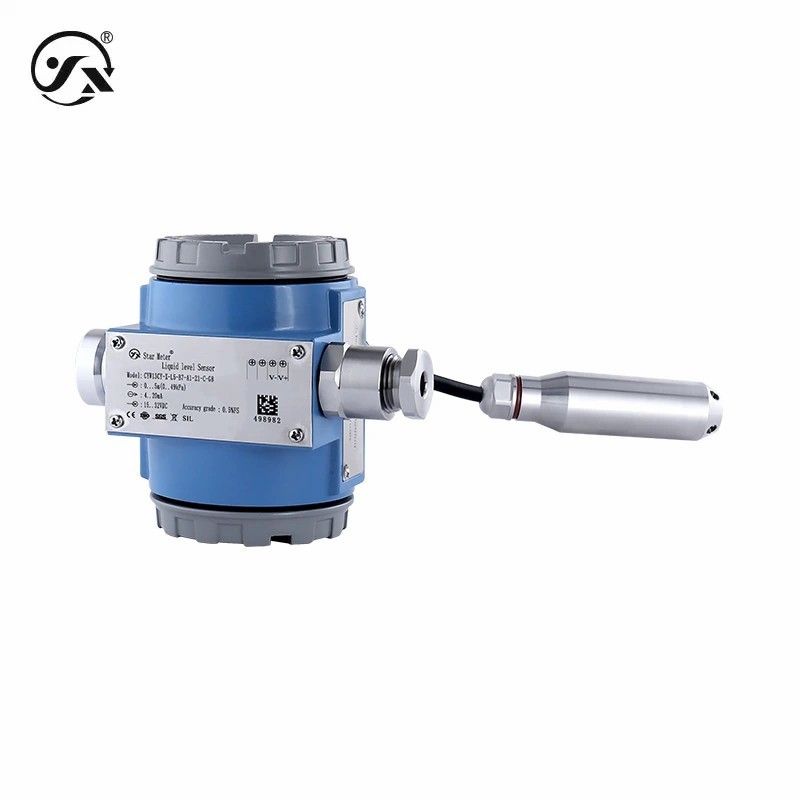

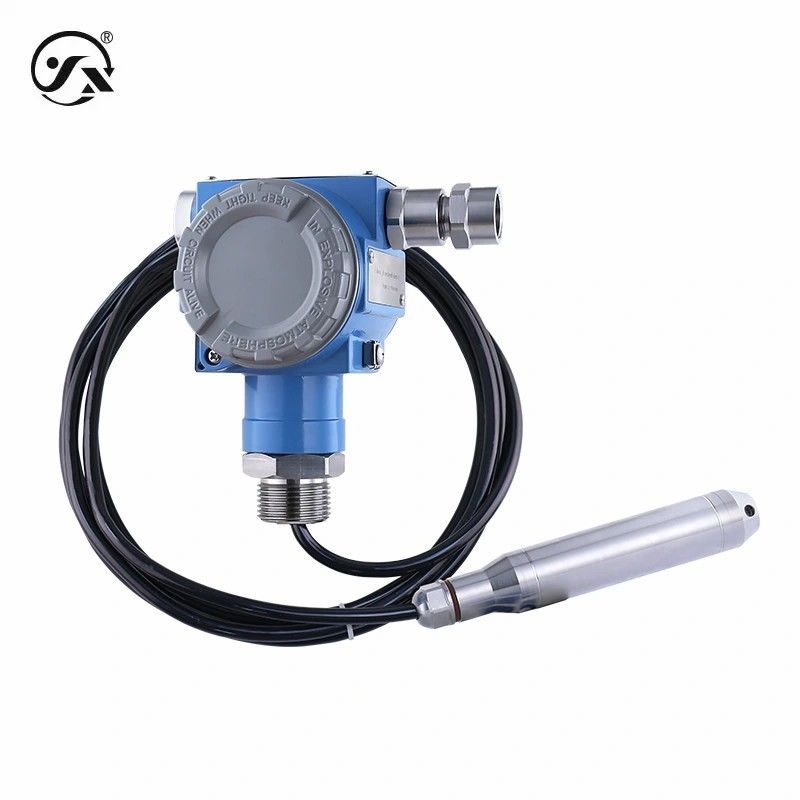

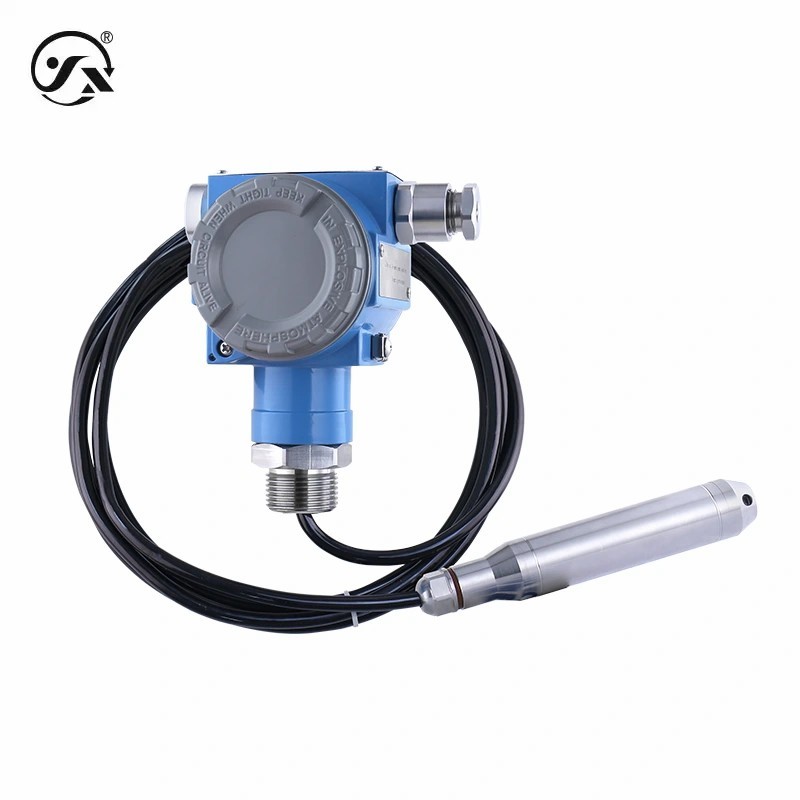

CYW13CYユニバーサル潜水式レベルトランスミッター範囲 0~0.5~50mH2O出力: 4~20mA 4~20mA HART RS485
このレベルトランスミッター製品は,ステンレス鋼の隔離弁を搭載したOEM圧力センサーを信号測定要素として使用し,コンピュータで自動的にテストされています.そして,広い温度範囲でゼロ点と感度温度補償はレーザー抵抗調整プロセスによって行われます.増幅回路は,ステンレス鋼の下層殻に位置し,4-20mAの信号は上部ディスプレイメーターに伝達され,反干渉能力を強化します.CYW13CYシリーズのレベルトランスミッターは優れた性能を提供します.干渉防止,低温漂流,高安定性,高測定精度で,産業自動化における理想的な液体レベル測定器です.
| 基本パラメータ | |
| 測定媒体は | 水 (H2O) または接触材料と互換性のある液体 |
| 範囲範囲 | 0~0.5~50mH2O (詳細については範囲選択表を参照) |
| 介質温度 | -40°Cから60°C |
| 応答頻度 | アナログ信号出力≤500Hz,デジタル信号出力 ≤5Hz |
| 安定したパフォーマンス | ± 0.1% FS/年 |
| 過負荷能力 | 200% 全スケール |
| 温度変動 | ±0.01%FS/°C (温度補償範囲) ±0.05%FS/°C (温度補償範囲外) |
| EX型 | 耐火性 Ex db II.C T6 Gb 耐火性 塵タイプ Ex tb IIIC T80°C Db
本質的に安全 Ex ia II.C T6 Ga (4~20mA/4~20mA HART出力のみ) |
| 保護程度 | 探査機 IP68 接続箱 IP66 注:上記の保護レベルは,電気接続が完了していることを意味します. |
| 総重量 | ディスプレイなし≈1.25kg ディスプレイ付き≈1.4kg 探査機≈290gケーブル≈60g/m |
| 保護程度 | 探査機 IP68,接続箱標準 IP65,本質的に安全 IP66,塵の本質的に安全 IP66. 注:上記の保護レベルは,完了後の電気接続を指します. |
| 時間通り | 20ms |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 出力 | |
| 出力信号 | 4~20mA RS485,4~20mA 心臓 |
| 電力供給範囲 | 9~32VDC,13~32VDC,15~32VDC,15~24VDC |
| 最大出力 | |
| 4~20mA | はい/無 表示≤0.02Us ((W) |
| RS485 | ディスプレイ≤0.02Us (W) で,ディスプレイ≤0.0152Us (W) でありません. |
| 4×20mA ハート | はい/無 表示≤0.02Us ((W) |
| 負荷特性 | |
| HART電流タイプ | 負荷 ≤ {(Us-12)÷0.02}Ω(Us=電源電圧) |
| 現在のタイプ | ディスプレイ負荷なし ≤ {(US-7.5) ×0.02}Ω ディスプレイ負荷≤{(US-12)÷0.02}Ω (US=電源電圧) |
| 環境条件 | |
| 環境温度 | -40~85°C (冷却なし,冷却なし) |
| 総材料 | |
| 探査機 | 304不?? 鋼 (測定対象物質との接触) |
| 隔膜 | 316L不?? 鋼 (測定対象物質との接触) |
| シール | ニトリルゴム (測定対象物質との接触) |
| 交差箱 | 鋳型アルミニウム |
| ケーブル | ポリウレタン φ7.2ガスケーブル (測定媒体の接触) |
| 機械的安定性 | |
| 地震性能 | 10g ((20... 2000Hz) は,IEC60068-2-6規格に準拠しています |
| 過負荷能力 | 500g/msは,IEC60068-2-27規格に準拠する |
| 電気保護 | |
| ショート・サーキット保護 | 永続的 |
| 反極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 出力最小 2.5mA 最低 26mA 最大 |
| RS485 | 最低出力0 最大出力2000 |
| 4〜20mA HART | 出力最小3.8mA 最大22mA |
