| Place of Origin: | China |
|---|---|
| ブランド名: | Star merter |
| 証明: | CE SIL3 |
| Model Number: | CYW71Y |
| Minimum Order Quantity: | 1PC |
| 価格: | negotiable |
| Packaging Details: | carton |
| Payment Terms: | T/T |
| Supply Ability: | 30000 Piece/Month |
| Range: | 0~20~200kPa | Output: | 4~20mA, RS485 |
|---|---|---|---|
| Power supply: | 9~28VDC | Accuracy: | 0.5%FS |
| Name: | Liquid Level Transmitter | ||
| ハイライト: | 4-20ma 潜水式レベルトランスミッター,Rs485 潜水式 レベル トランスミッター,0. 5% FS 潜水式レベルトランスミッター |
||
CYW71Y 防腐浸水レベルトランスミッター範囲 0~20~200kPa 出力 4~20mA,RS485 正確性 0.5%FS

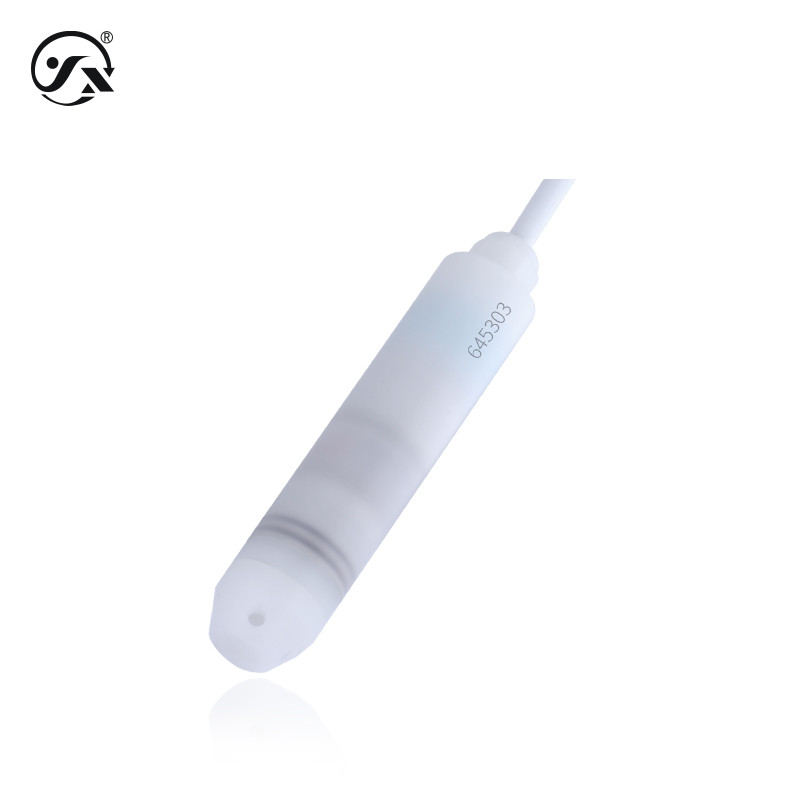

CYW71Y耐腐食潜水式レベルトランスミッタには,腐食性液体を測定するためのセラミックコアとPVDFホースが装備されている.
| 基本パラメータ | |
| 測定媒体は | 接触材料と互換性のある液体 |
| 出力信号 | 4~20mA,RS485 |
| 供給電圧 | 9°28VDC |
| 介質温度 | -40°Cから60°C |
| 応答頻度 | アナログ信号出力 ≤ 50Hz,デジタル信号出力 ≤ 5Hz |
| 過負荷能力 | 150% 全スケール |
| 精度クラス | 0.5%FS (基準条件:温度15~25°C,大気圧86~106kPa,湿度45~75%RH) |
| 安定したパフォーマンス | ±0.2% FS/年 |
| 温度変動 | ±0.02%FS/°C |
| 保護程度 | IP68 |
| 総重量 | 探査機≈216gケーブル≈67g/m |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 時間通り | 20ms |
| 注記1: 測定された介質の密度はメートルで示さなければならない.原則は以下のとおりである. 液体表面に面したセンサーの圧力は: Ρ=ρgh + Po 式: P:液体表面に面したセンサーの圧力は (分かりやすく,これからも総称"圧" ρ: 測定した液体密度 (デバッグ中にデフォルト1g/cm3) g: 重力による加速 (デフォルトはデバッグ中に9.8m/s2)
Po: 液体表面の気圧 h: センサーが液体に入力される深さ |
|
| 最大出力 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 負荷特性 | |
| 現在のタイプ | 負荷 ≤{(Us-7.5) ÷0.02}Ω (US=電源電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH ((冷却なし,冷却なし) |
| 総材料 | |
| 隔膜 | セラミックス (測定される媒体との接触) |
| 囲い | PVDFポリビニリデンフッ化物 (測定対象物質との接触) |
| シール | ビトン (測定される媒体と接触) |
| ケーブル | テトラフルオロφ7.2 ガス導電ケーブル (測定基質との接触) |
| 機械的安定性 | |
| 地震性能 | 10g ((20... 2000Hz) は,IEC60068-2-6規格に適合しています |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に適合している |
| 電気保護 | |
| ショート・サーキット保護 | 永続的 |
| 反極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電力強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 出力最小4mA 最大20mA |
| RS485 | 最低出力0 最大出力2000 |
