| 起源の場所: | 中国 |
|---|---|
| ブランド名: | star meter |
| モデル番号: | CYW571AY |
| 範囲: | 0"40mH2O | 生産量: | 4×20mA RS485 |
|---|---|---|---|
| 電源: | 9°28VDC,15°24VDC | 精度: | 00.1%FS,0.25%FS |
| ハイライト: | 潜水式レベルトランスミッター,耐腐食レベルトランスミッター |
||

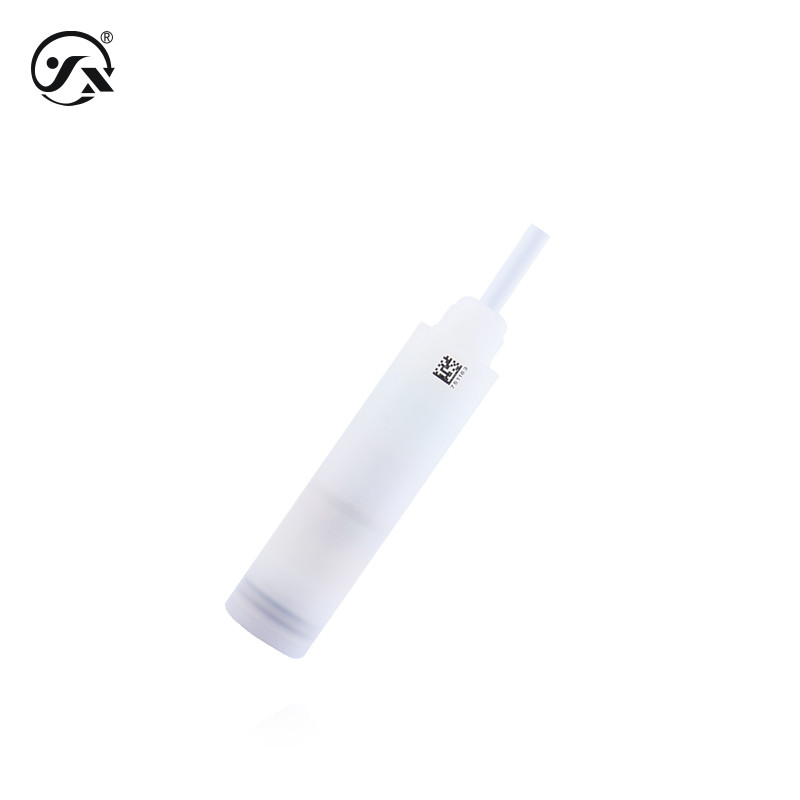

CYW571AY 反腐蝕性入力レベルトランスミッターシェルは,完全にPVDF材料ででき,センサーコアはセラミック容量測定要素でできています.液体接続部品はセラミック材料でできています耐腐蝕性,高精度,高安定性,小盲点の特徴を持つ. 液体,流体,または粒子を含む介質を測定することができます.防爆機能はオプションです.
| 測定媒体は | 水 (H2O),液体または液体 (接触材料と互換性) |
| 液体レベル範囲 | 0140mH2O (詳細については範囲選択表を参照) |
| 中気温 | -40°Cから60°C |
| 接続時間 | 20ms |
| 安定したパフォーマンス | ±0.1% FS/年 |
| 液体レベルの過負荷 | 200% 全スケール |
| 温度変動 | ±0.01%FS/°C (温度補償範囲内) ±0.05%FS/°C (温度補償範囲外) |
| 温度補償 | -20°Cから80°C |
| 防爆型 | 本質的に安全 Ex ia IIC T6 Ga (出力20mAのみ) |
| 保護レベル | IP68 |
| 精度レベル | 00.1%FS,0.25%FS |
| 応答頻度 | アナログ信号出力 ≤30Hz デジタル信号出力 ≤5Hz |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 総重量 | 探査機 ≈ 190g 1mあたりケーブル ≈ 67g |
| 出力電源 | |
| 4×20mA | 9°28VDC,15°24VDC (本質的に安全) |
| RS485 | 9°28VDC |
| 最大電源 | |
| 4×20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 負荷特性 | |
| 現在のタイプ | 負荷 ≤{(Us-7.5) ÷0.02}Ω |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (凝縮も凝縮も不要) |
| 総材料 | |
| 弁膜 | Al2O3セラミック (測定媒体の接触) |
| 殻 | PVDFポリビニリデンフッ化物 (測定媒体の接触) |
| シール | フロアゴム (測定媒体の接触) |
| ケーブル | XL10 PTFE φ7.2 空気伝導ケーブル (測定媒体の接触) |
| 機械的安定性 | |
| 振動抵抗 | 10g (20...2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/ms IEC60068-2-27規格に準拠する |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電力強度 | 500VAC |
| 出力制限 | |
| 4×20mA | 4mA~20mA |
| RS485 | 0~2000 |
