| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | LWL11Y |
| 測定範囲: | 0.04~1200m3/h | 生産量: | RS485, 4~20mA, 4~20mA ハート,パルス,NPN |
|---|---|---|---|
| 電源: | 24VDC 24VDC 3.6VDC リチウム電池と 3.6VDC リチウム電池 | 精度: | 0.5レベル,1.0レベル |
| ハイライト: | 液体タービン流量計,先進的な液体タービン流量計,タービン流量計 |
||

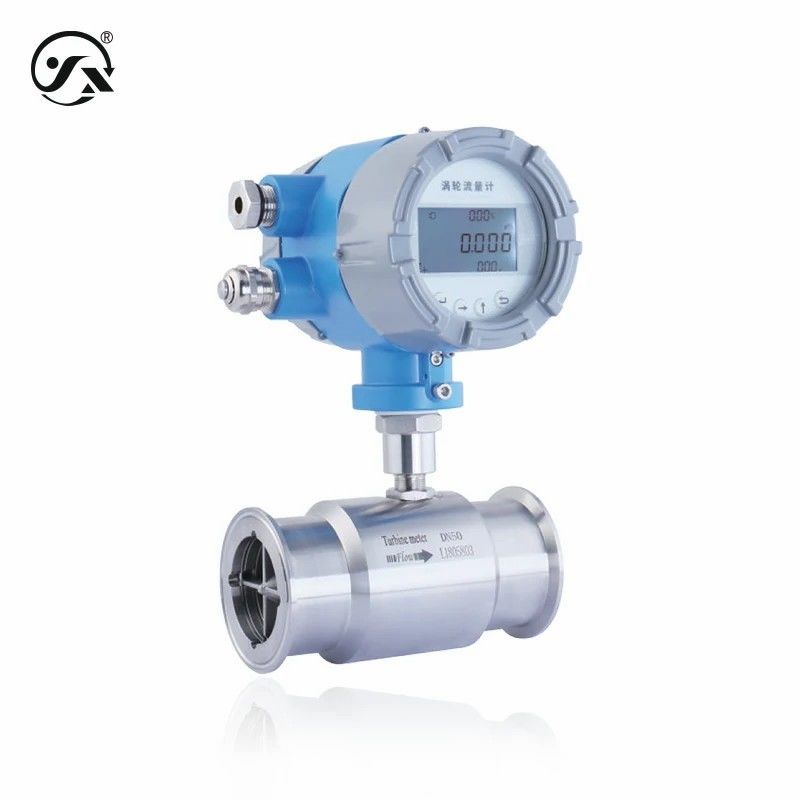

LWL11Y液体タービン流量計は,国内外の流量計の先進技術を吸収し,シンプルな構造で最適化され設計されています.軽量高精度,良好な繰り返し性,敏感な応答性,安装,保守および使用が簡単である.汚れのないおよび腐食性のない液体の体積および質量流量のみを測定することができます.フレンズ接続など様々な接続方法があります.バッテリー駆動式,爆発防止式,その他の機能もあります.
| 基本パラメータ | |
| 測定媒体は | 汚れのない低粘度液体 (接触材料と互換性がある) |
| 測定範囲 | 0.04~1200m3/h |
| 接続 | フレンズ接続 DN15 〜 DN300 (実施規格 GB/T9124.1-2019) 内部のスレッド接続DN15DN50 (実施規格GB/T7307-2001) 外部のスレッド接続 DN4 〜 DN80 (実施規格 GB/T7307-2001) クランプ接続 DN4DN200 (実施規格 GB/T9124.1-2019) クランプ接続 DN4DN100 |
| 電圧レベルに耐える | フレンズ接続 PN40 圧力抵抗 4.0MPa (DN15 〜 DN50, パーソナライズ可能 ≤ PN100) PN16 圧力耐性 1.6MPa (DN65 〜 DN300,個別化可能 ≤ PN100) 外部のスレッド接続 PN63 圧力抵抗 6.3MPa (DN4 DN80,より高い圧力抵抗レベルがカスタマイズできます) 内部スレッド接続 PN63 圧力抵抗 6.3MPa (DN15 DN50,より高い圧力抵抗レベルがカスタマイズできます) クランプ接続 PN10 圧力抵抗 1.0MPa (DN4 DN100) クランプ 接続 PN40 圧力抵抗4.0MPa (DN15DN50) PN16 圧力抵抗 1.6MPa (DN65 〜 DN200) カスタマイズできる ≤PN400 (DN15~DN40) ≤PN250 (DN50~DN80) ≤PN160 (DN100~DN150) ≤PN100 (DN200) |
| 精度レベル | 0.5レベル,1.0レベル |
| 中気温 | -30°C~80°C (一般型) -30°C~120°C (高温タイプ) -30°C~150°C (高温タイプ) |
| 防爆型 | 防火型 エクス・ド・II・C・T6 Gb |
| 保護レベル | IP66 注/上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| ヘッダを表示する | LCD (バックライト付き) |
| 電流出力 | |
| 最大負荷 | 500Ω ((24V電源) |
| 最大電源 | 2本のワイヤー系 0.48W 三線システム 0.52W |
| 応答頻度 | 1Hz |
| パルス出力 | |
| 高レベルの振幅 | >22VDC |
| 低レベルの振幅 | <0.8VDC |
| パルス幅 | 1×2000ms (平方波) |
| 電気隔離 | 光学隔離,隔離電圧>1000VDC |
| RS485出力 | このプロトコルはModbus通信プロトコルに対応し,ModbusプロトコルのRTUモードを採用している.RS485半複素作業モード (詳細はプロトコルの説明を参照). |
| 環境条件 | |
| 環境温度 | -20°Cから60°C |
| 環境湿度 | 5%~90%RH (凝縮または露凝縮なし) |
| 電気保護 | |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電強度 | 500VAC |
| 総材料 | |
| センサーホイス | 304/316 不同鋼 (測定媒体の接触) |
| インペラー | 2Cr13/デュプレックス鋼 (測定媒体の接触) |
| 前部と後部ガイド | 304/316 不同鋼 (測定媒体の接触) |
| フレンズ | 304/316 不同鋼 (測定媒体の接触) |
| クランプフレンズ | 304/316 不同鋼 (測定媒体の接触) |
| クランプ/チャック | 304/316 不同鋼 (測定媒体の接触) |
| シグナルコネクタ | 304 ステンレス |
| 変換器のホイス | 鋳型アルミニウム |
| 変換シール | ニトリルゴム |
| 画面を表示する | ≈6mm 防爆ガラス |
