| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | LDC11Y |
| 測定範囲: | 0.05~21700m3/h | 範囲比: | 10:115歳120歳130歳1 |
|---|---|---|---|
| 生産量: | RS485, 4~20mA, 4~20mA HART,周波数/パルス,アラーム出力 | 電源: | 85~250VAC,20~36VDC |
| 精度: | 0.5レベル,0.2レベル | ||
| ハイライト: | パイプライン電磁流量計,速度流量計,高精度パイプライン電磁気流量計 |
||

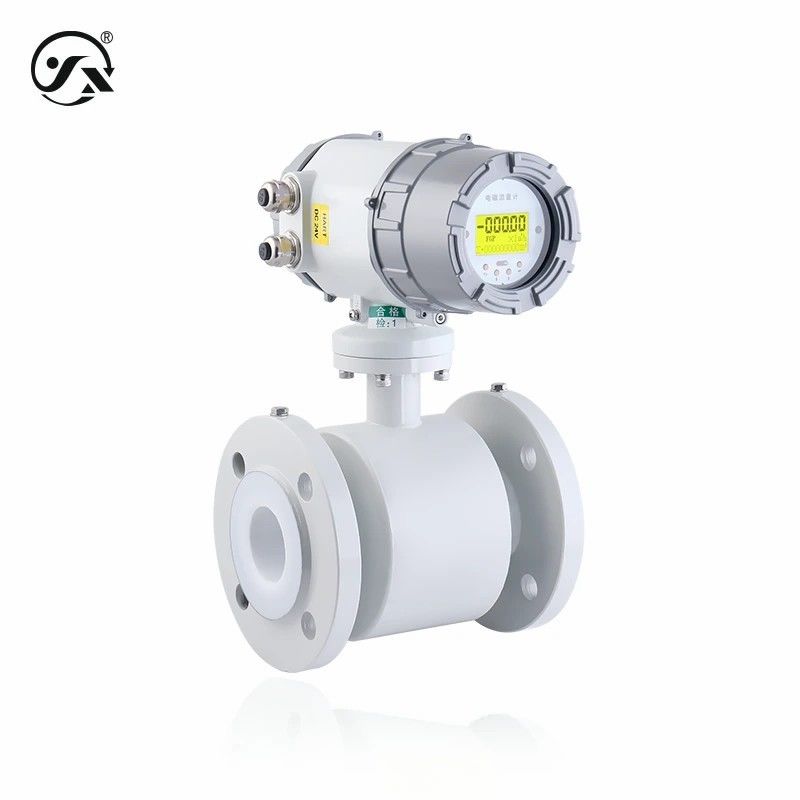

LDC11Yパイプライン電磁流量計 (LDC11Y Pipeline Electromagnetic Flowmeter) は,流体力学と電磁学の組み合わせの産物である速度流量計である.流量センサーと変換器測定管の上部と下部は刺激コイルで装備され,刺激電流を通過した後発生する磁場は測定管を通過します.,測定管の内壁にシグナル電極を2つ設置し,液体と接触し,誘発電力を発生させる.流量信号が変換器に送信されます変換後出力するための標準信号に変換される.高精度,高安定性,反干渉性,保守性などの利点があります.
| 基本パラメータ | |
| 測定媒体は | 液体 (測定された液体の導電性は> 20μS/cmで,接触材料と互換性がある) |
| 流量範囲 | 0.1m/s-15m/s |
| 測定範囲 | 0.0521700m3/h |
| 範囲比 | 1015歳:120歳1オーダーメイドすることができます) |
| 流量方向 | プラス,マイナス,純流量 |
| 繰り返しの誤り | 精度レベルの絶対値の1/3 |
| 精度レベル | 0.5レベル,0.2レベル |
| 中気温 | -20°C~60°C (クロロプレンCR内膜) -20°C~60°C (ポリウレタンゴムPU内膜) -30°C~120°C (PTFE内膜) -30°C~150°C (高温PTFE内膜) -30°C~100°C (フッ化エチレンプロピレンF46内膜) -20°C~150°C (PTFEとパーフルーロアルキルビニルコポリマーPFAコーナー) |
| 出力信号 | 4×20mA 周波数/パルス,アラーム出力 RS485 ハート |
| 電源 | 85V/250VAC,20V/36VDC |
| 防爆型 | Ex db ib q IIC T6 Gb (隔離型,固有安全型,砂詰め型を含む複合物) |
| 接続 | フレンズ接続 DN6-DN2000 (実施規格 GB/T9124.1-2019) |
| 保護レベル | 統合 IP66 スプリットセンサー IP66/IP68 ディスプレイボックス IP66 注記1/分割センサーがIP68である場合,埋葬深さは5m未満,水浸透深さは3m未満である. 注記 2/上記保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 最大電源 | ≤20W |
| ヘッダを表示する | LCD (バックライト付き) |
| 楽器の機能 | |
| モニター | 容量流量,質量流量,瞬時流量,累積流量,流量速度 |
| 警察を呼んで | 空管識別アラーム,電極汚染アラーム,興奮アラーム |
| 電流出力 | |
| 最大負荷 | 750Ω ((24V電源) |
| 応答頻度 | 1Hz |
| 周波数出力 | |
| 周波数出力範囲 | 1 千5千Hz |
| 出力電気隔離 | 光学隔離,隔離電圧>1000VDC |
| 周波数出力ドライバー | フィールド効果チューブ出力,最大耐電圧36VDC,最大負荷電流250mA |
| パルス出力 | |
| パルス相当 | 0.001・1.000 m3/cp n0.001~1.000 Ltr/cp n0.001~1.000 T/cp |
| 高レベルの振幅 | >22VDC |
| 低レベルの振幅 | <0.8VDC |
| パルス幅 | 50ms (平方波),高周波の自動平均平方波 |
| 電気隔離 | 光学隔離,隔離電圧>1000VDC |
| パルスドライブ | フィールド効果チューブ出力,最大耐電圧36VDC,最大負荷電流250mA |
| アラーム出力 | |
| アラーム出力接触 | ALMH上限アラーム ALML-下限アラーム |
| 出力電気隔離 | 光学隔離,隔離電圧>1000VDC |
| アラーム出力ドライバー | ダリングトン出力 最大耐電圧36VDC 最大負荷電流250mA |
| RS485出力 | このプロトコルはModbus通信プロトコルに対応し,ModbusプロトコルのRTUモードを採用している.RS485半複素作業モード (詳細については,プロトコルの説明を参照してください). |
| 環境条件 | |
| 環境温度 | -20°Cから60°C |
| 環境湿度 | 0%~95%RH (凝縮も凝縮も不要) |
| 電気保護 | |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電強度 | 500VAC |
| 総材料 | |
| コーナー材料 | ネオプレンCR,ポリウレタンゴムPU,ポリテトラフッロエチレンPTFE 高温ポリテトラフルーロエチレンPTFE,ポリパーフルーロエチレンプロピレンF46 ポリテトラフルーオエチレンとパーフルーオアルキルビニルPFAのコポリマー (測定媒体を接触する) |
| 電極材料 | チタン,ハステロイC,タンタル,ウルグメンカービッド,プラチナ,316L (測定媒体の接触) |
| センサーホイス | 炭素鋼/304不?? 鋼 |
| フレンズ材料 | 炭素鋼/304不?? 鋼 |
| 変換器のホイス | 鋳型アルミニウム |
| 変換シール | ニトリルゴム |
| 画面を表示する | ≈6mm 防爆ガラス |
| ケーブルを接続 | センサーとコンバーター間のケーブル 2*0.5 OD 6.5mm PVC シールドケーブル (スプリットタイプ) |
