| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ3051AY |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | 0~100Pa~10MPa (詳細については範囲選択表を参照) | 生産量: | 4~20mA ハート |
|---|---|---|---|
| 電源: | 12~32VDC,15~24VDC | 精度: | 00.05%SPAN 0.075%SPAN 0.1%SPAN |
| 名前: | 差圧流量トランスミッター | ||
| ハイライト: | モノ結晶性シリコンDP圧力トランスミッター,DP 圧力トランスミッター 爆発防止,差圧流量トランスミッター 爆発防止 |
||

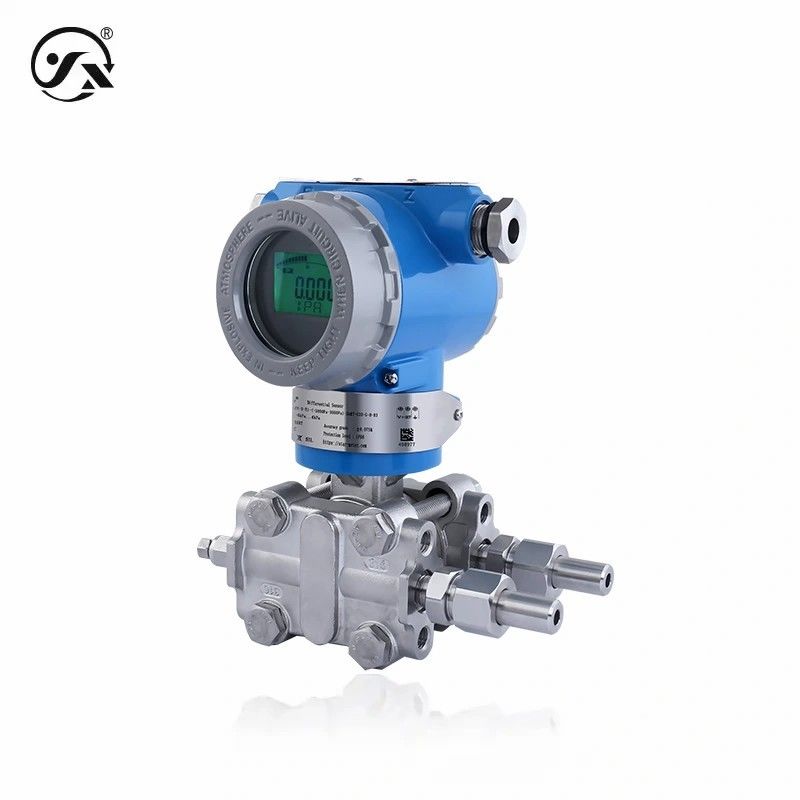

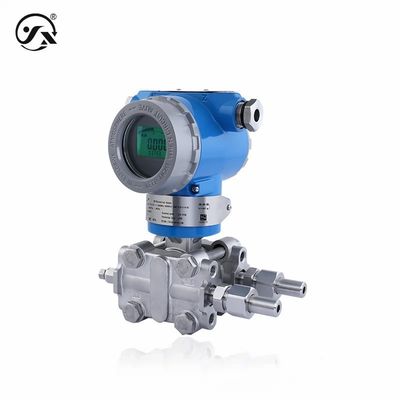

CYYZ3051AY モノ結晶シリコン差圧伝達器 モノ結晶シリコン共鳴センサー技術
CYYZ3051AY単結晶シリコン差圧伝達器は,単結晶シリコン共鳴センサー技術を使用し,流量測定に適しています.液体の差圧と圧力爆発防止の種類,本質的に安全なタイプ,塵本質的に安全なタイプ,炎に耐えるタイプ,および炎に耐えるタイプの塵があります.
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 圧力タイプ | 差圧 |
| 中気温 | -40〜110°C |
| 出力信号 | 4-20mA HART プロトコル |
| 電力供給範囲 | 12°32VDC,15°24VDC (内部的に安全で爆発防止のみ) |
| 最大出力 | ≤0.02Us ((W) |
| 接続時間 | 20ms |
| 安定したパフォーマンス | ±0.05%URL/年 |
| 防爆レベル | 防爆型 エクス・デ・II・C T6 Gb 防爆型粉塵 エクストーブ IIIC T80°C Db 本質的に安全なタイプ Ex ia IIC T6 Ga 固有の安全性のある型である Ex ia IIIC T200 80°C Da 注: 固有安全性は,安全障壁または固有安全性の電源を通過させなければならない. |
| 保護レベル | IP66 注:上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 応答頻度 | 時常数は32秒から0.1秒ずつ調整できる.減圧時間は0である場合,デフォルト値は0.1 (最低値は0.1). |
| 総重量 | ディスプレイなし≈1.25kg ディスプレイなし≈1.4kg |
| 負荷特性 | |
| HART電流タイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| 環境条件 | |
| LCD液晶ディスプレイなし 環境温度 | -40°Cから85°C |
| 液晶ディスプレイ付き | -20°Cから70°C |
| 環境の湿度 | 0%~95%RH (冷却なし,冷却なし) |
| 全体的な材料 | |
| 弁膜 | 316Lステンレス鋼/Hastelloy C/タンタルム (測定媒体の接触) |
| 排気流出バルブ | 304ステンレス鋼 (測定媒体の接触) |
| アダプター | 304ステンレス鋼 (測定媒体の接触) |
| クランプブロック | 304ステンレス鋼 (測定媒体の接触) |
| Oリング | フロアゴム |
| 充填液 | シリコンオイル,フッ素オイル |
| ボルト | 鉄鋼 304 |
| ケース | 鋳型アルミニウム |
| ディスプレイウィンドウ | ≈6mm 防爆ガラス |
| 機械的安定性 | |
| 振動防止性能 | 10g ((20...2000Hz) は,IEC60068-2-6規格に準拠している |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に準拠する |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 効かない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 最低出力 | 3.8mA |
| 最大出力 | 22mA |
