| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CCY17Y |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | 0~2.5MPa (詳細については範囲選択表を参照) | 生産量: | 4~20mA,RS485,0~10VDC,0~5VDC,1~5VDC,0.5~2.5VDC |
|---|---|---|---|
| 電源: | 9~36VDC,15~36VDC,3~5VDC | 精度: | 0.25%FS、0.5%FS |
| 名前: | 差圧トランスミッター | ||
| ハイライト: | 液体差圧トランスミッター,流量測定用の差圧伝達器,CCY17 圧差トランスミッター |
||

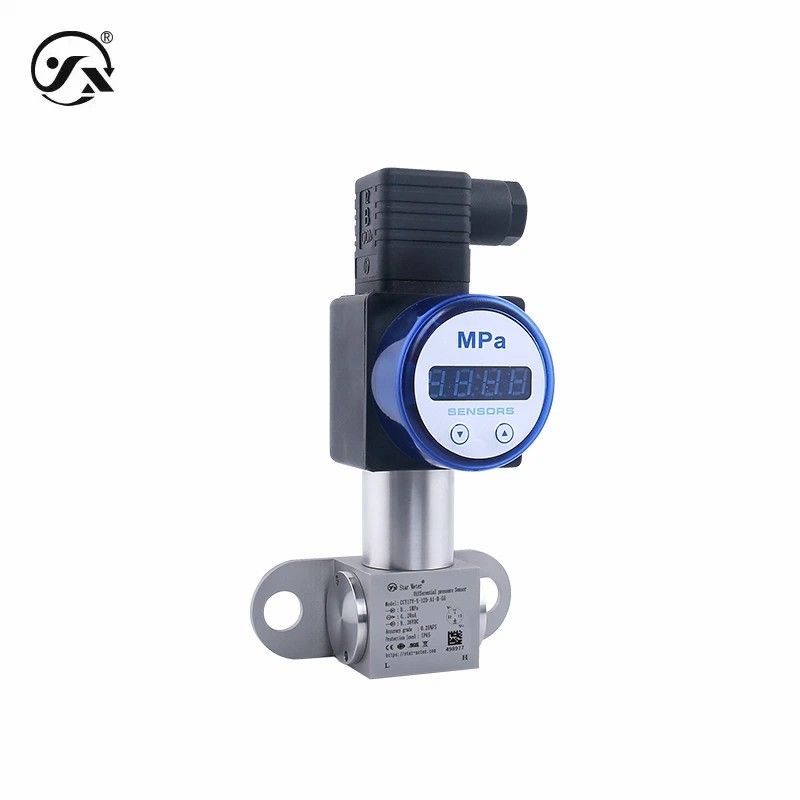

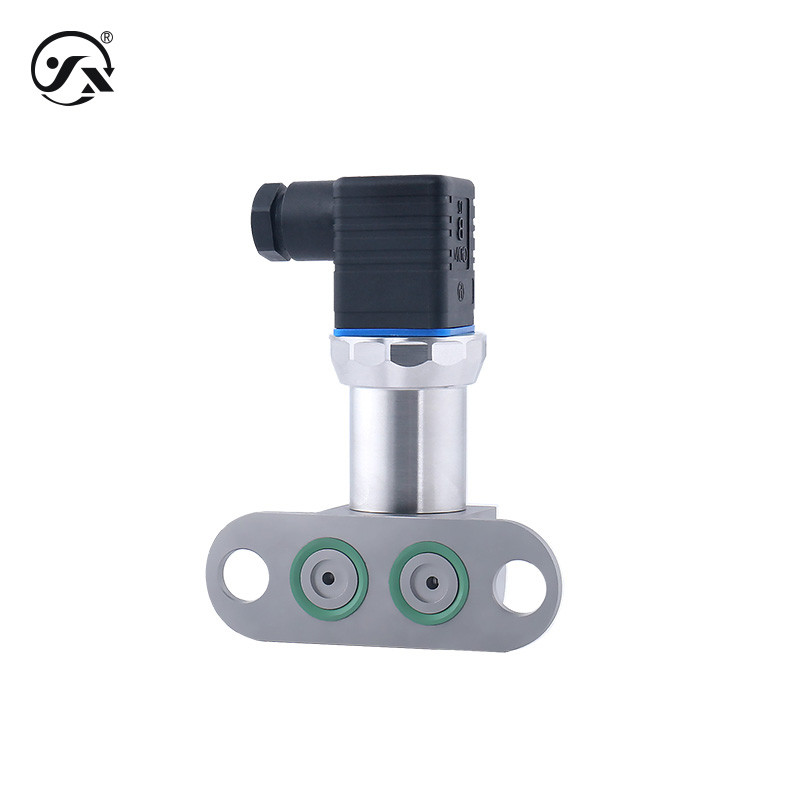

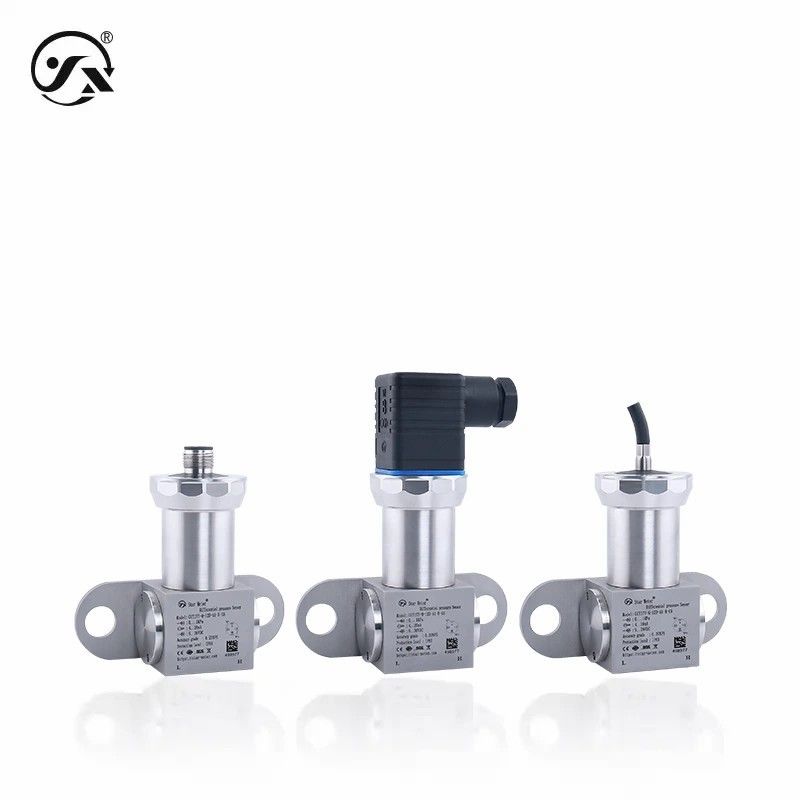

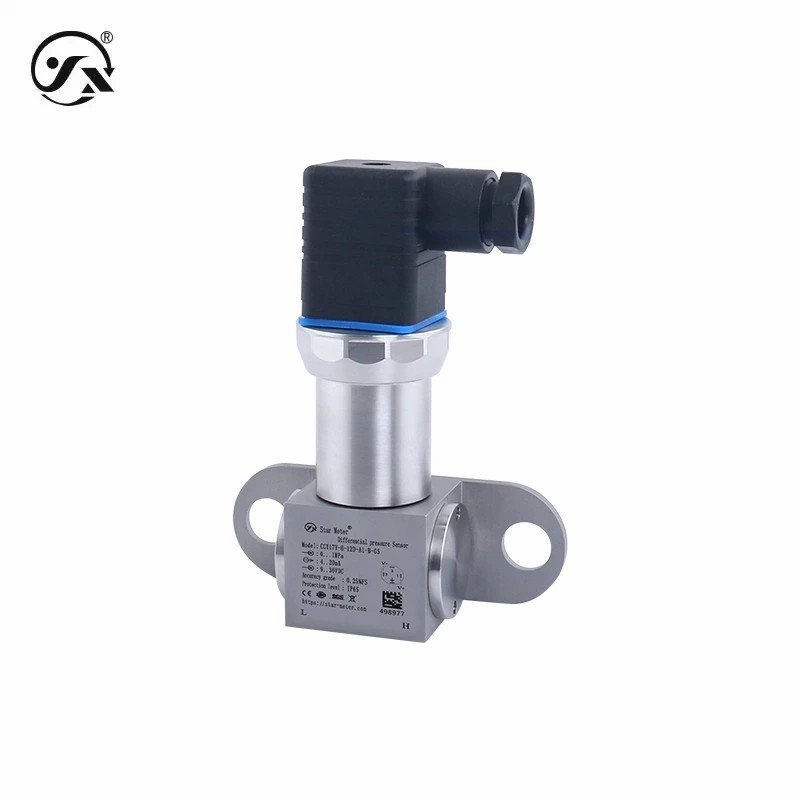

CCY17Y 差圧トランスミッター 工業機器 医薬品 バイオテクノロジー 流量監視
CCY17の差圧トランスミターは,液体やガスの差圧値を測定するための産業用アプリケーションのために設計されています.一般産業に最適費用対効果が高い
また,出力信号,範囲,電気接続などの多様な利点があり,異なる作業条件に適合するのに便利です.
| 基本パラメータ | ||||||||||
| 測定媒体は | 液体,流体,ガス (接触材料と互換性) | |||||||||
| 圧力モード | 差圧 | |||||||||
| 介質温度 | -40°Cから85°C | |||||||||
| 時間通り | 20ms | |||||||||
| 精度クラス | 0.25%FS (圧力の差幅と定位範囲の比率 ≥1:2.5) 0.5%FS (差圧範囲と定位範囲の比率 <1:2.5) 繰り返し性≤0.05%FS,ヒステレシス ≤0.05%FS メーター表示精度0.5%FS 表示 注:基準条件温度25~86°C,大気圧106~45kPa,湿度75~<>%RH. |
|||||||||
| 応答頻度 | アナログ出力≤30Hz,デジタル出力≤5Hz | |||||||||
| 安定したパフォーマンス | ± 0.1% FS/年 | |||||||||
| 温度補償 | -10°Cから70°C | |||||||||
| 温度変動 | ±0.01%FS/°C (温度補償範囲) ±0.05%FS/°C (温度補償範囲外) | |||||||||
| 保護程度 | IP65 (ディスプレイなし) IP54 (ディスプレイ付き) 注:上記の保護レベルは,電気接続が完了していることを意味します. | |||||||||
| 耐久性 | 10×106回 (下から上までの周期) | |||||||||
| 総重量 | 415gのディスプレイなし 460gのディスプレイ | |||||||||
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS | |||||||||
| 出力 | ||||||||||
| 電力供給範囲 | 電気回路の電源が電源を回転させる | |||||||||
| 現在のタイプ | ≤0.02Us ((W) | |||||||||
| 最大出力 | ||||||||||
| 4〜20mA | はい/無 表示≤0.02Us ((W) | |||||||||
| RS485 | ディスプレイ ≤0.02Us ((W),ディスプレイなし ≤0.015Us ((W) | |||||||||
| 0°10VDC | ディスプレイ ≤0.02Us ((W),ディスプレイなし ≤0.008Us ((W) | |||||||||
| 0°5VDC | ディスプレイ ≤0.02Us ((W),ディスプレイなし ≤0.008Us ((W) | |||||||||
| 1 〜 5VDC | ディスプレイ ≤0.02Us ((W),ディスプレイなし ≤0.008Us ((W) | |||||||||
| 0.5・2.5VDC | 画面なし≤0.001Us ((W) | |||||||||
| 負荷特性 | ||||||||||
| 電圧タイプ | ≥10kΩ | |||||||||
| 現在のタイプ | ディスプレイ負荷≤ {(Us-7.5) ÷0.02}Ωで表示負荷≤ {(Us-12) ÷0.02}Ω (US=電源電圧) | |||||||||
| 環境条件 | ||||||||||
| 環境温度 | -40°Cから85°C | |||||||||
| 環境湿度 | 0%~95%RH ((冷却なし,冷却なし) | |||||||||
| 総材料 | ||||||||||
| 隔膜 | 316L不?? 鋼 (測定対象物質との接触) | |||||||||
| プロセス接続 | 304不?? 鋼 (測定対象物質との接触) | |||||||||
| 囲い | 鉄鋼 304 | |||||||||
| シール | ニトリルゴムのOリング | |||||||||
| シェルを表示する | ABS エンジニアリングプラスチック (LEDディスプレイ) | |||||||||
| ヒルシュマンプラグ | ABS エンジニアリングプラスチック | |||||||||
| 機械的安定性 | ||||||||||
| 地震性能 | 10g ((20... 2000Hz) は,IEC60068-2-6規格に準拠しています | |||||||||
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に準拠する | |||||||||
| 電気保護 | ||||||||||
| ショート・サーキット保護 | 永続的 | |||||||||
| 反極性保護 | 損傷はないが 機能していない | |||||||||
| 断熱抵抗 | ≥100MΩ 500VDC | |||||||||
| 介電強度 | 500VAC | |||||||||
| 出力制限 | ||||||||||
| 4〜20mA | 4~20mA | |||||||||
| RS485 | 0~2000 | |||||||||
| 0°10VDC | 0.001VDC~10VDC | |||||||||
| 0°5VDC | 0.001VDC~5VDC | |||||||||
| 1 〜 5VDC | 0.001VDC~5VDC | |||||||||
| 0.5・2.5VDC | 0.05VDC~5VDC | |||||||||
