| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star Merter |
| モデル番号: | CCY19Y |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | -10~0~10kPa | 生産量: | 4~20mA,RS485,0~10VDC,0~5VDC,1~5VDC |
|---|---|---|---|
| 電源: | 9~36VDC,12~36VDC | 精度: | 0.25%FS,0.5%FS,1%FS |
| ハイライト: | CCY19 差圧トランスミッター,壁掛けの差圧トランスミッター,壁掛けの差圧伝達機 |
||

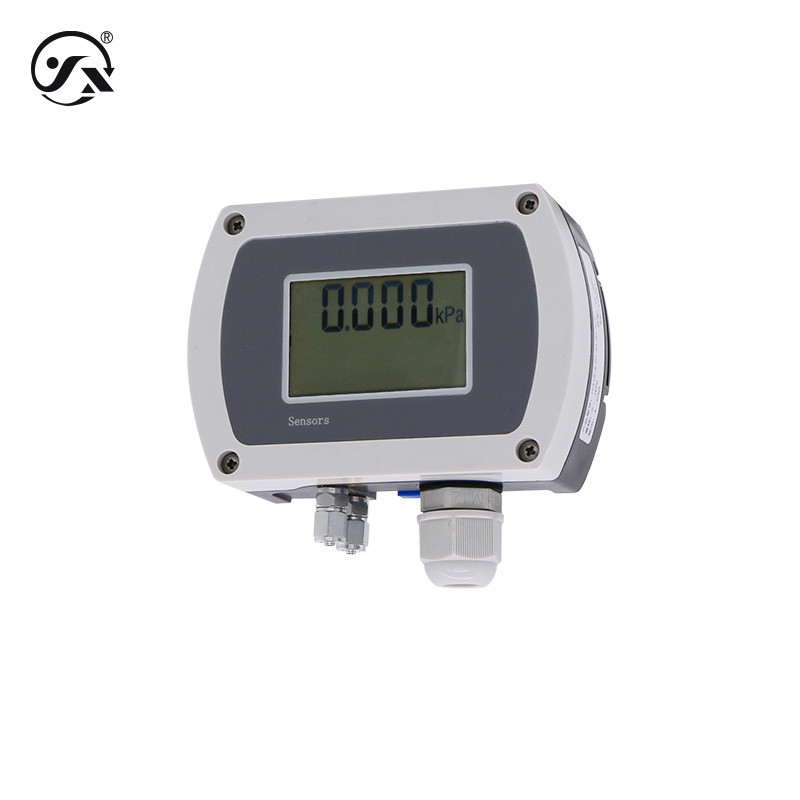

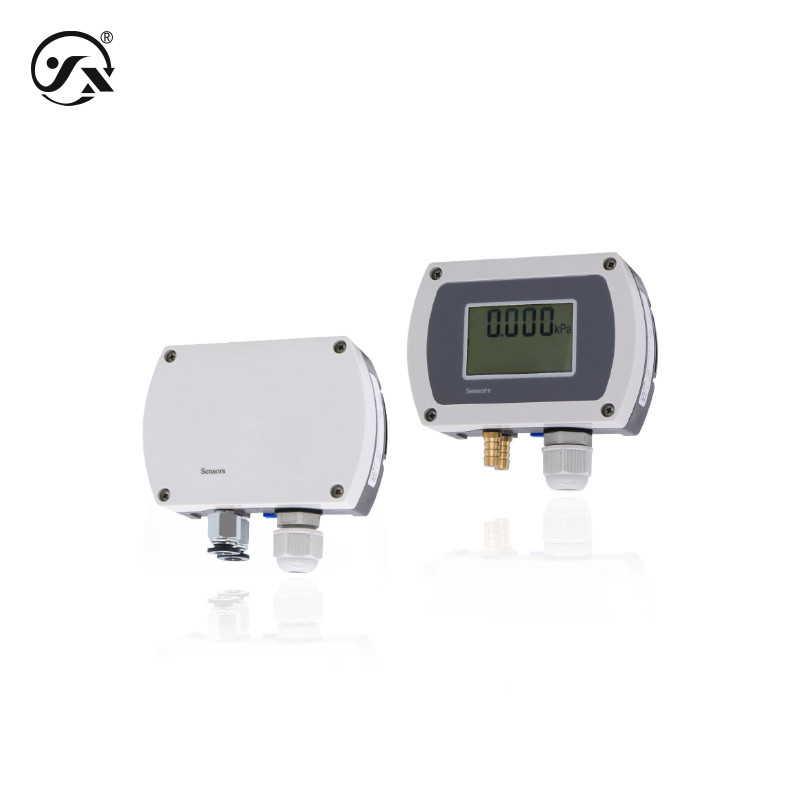

CCY19Y 壁掛け差圧トランスミッター 工業機器 HVAC 植え付け 繁殖
| 基本パラメータ | |
| 測定媒体は | ガス (接触材料と適合し,湿度 <90RH%,凝縮しない) |
| 測定範囲 | -10・0・10kPa |
| 圧力の種類 | 差圧 |
| 温度補償 | -10°Cから60°C |
| 時間通り | 400ms |
| 精度クラス | 0.5%FSまたは0.25%FS (範囲≥1kPa); 1%FSまたは0.5%FS (範囲<1kPa) |
| 応答頻度 | アナログ出力≤20Hz,デジタル信号出力≤5Hz |
| 安定したパフォーマンス | ±0.3%FS/年 (範囲≥1kPa); ±0.5%FS/年 (範囲<1kPa) |
| 温度変動 | ±0.03%FS/°C (温度補償範囲) |
| 耐久性 | 10×106回 (下から上までの周期) |
| 総重量 | ディスプレイで ≈ 150g,ディスプレイなしで ≈ 130g |
| 保護程度 | IP65 |
| 決議 | アナログ出力0.02%FS,デジタル出力0.05%FS |
| 出力 | |
| 出力信号 | 4~20mA,RS485,0~10VDC,0~5VDC,1~5VDC |
| 電力供給範囲 | 9°36VDC,12°36VDC |
| 最大出力 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 0°10VDC | ≤0.015Us ((W) |
| 0°5VDC | ≤0.015Us ((W) |
| 1 〜 5VDC | ≤0.015Us ((W) |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | 負荷 ≤ {(Us-7.5) ÷0.02}Ω(Us=電源電圧) |
| 環境条件 | |
| 介質温度 | -40°Cから100°C |
| 環境温度 | -40°Cから85°C |
| 総材料 | |
| 囲い | ABS エンジニアリングプラスチック |
| 隔膜 | シリコンチップ (試験対象物質と接触) |
| 圧力チューブ | シリコン (測定対象物質との接触) |
| Φ6 パゴダ口 | H59 銅 (測定対象物質との接触) |
| Φ8 パゴダ口 | H59 銅 (測定対象物質との接触) |
| Φ6速接続器 | 銅のニッケル塗装 (試験対象物質との接触) |
| Φ4 速螺旋インターフェース | 304不?? 鋼 (測定対象物質との接触) |
| キャベルのロックヘッド | ナイロン (5~8mmの鎖線直径) |
| 表示 | バックライトなしのLCDディスプレイ |
| 機械的安定性 | |
| 地震性能 | 10g ((20... 2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/1msは,IEC60068-2-27規格に適合している |
| 電気保護 | |
| ショート・サーキット保護 | 永続的 |
| 反極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 出力最小4mA 最大20mA |
| RS485 | 最低出力0 最大出力2000 |
| 0°5VDC | 出力最小0VDC,出力最大5VDC |
| 0°10VDC | 出力最小0VDC,出力最大10VDC |
| 1 〜 5VDC | 出力最小1VDC,出力最大5VDC |
| インターフェースの仕様 | |
| インターフェースの仕様 | φ6パゴダ口, φ8パゴダ口, φ6速いインターフェース, φ4速いスクリューインターフェイス |
