| 起源の場所: | 中国 |
|---|---|
| ブランド名: | star meter |
| モデル番号: | CYYZ571AFY |
| ハイライト: | セラミックコンデンサターコア 圧力トランスミッター,セラミックコンデンサター 圧力トランスミッター,抗腐食圧力トランスミッター |
||
|---|---|---|---|

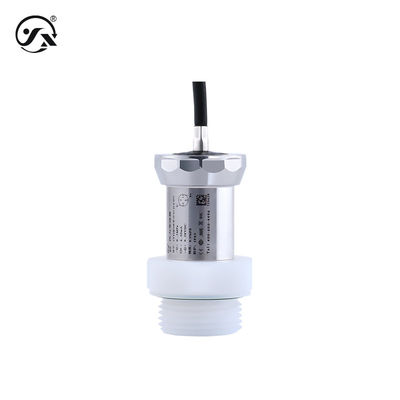

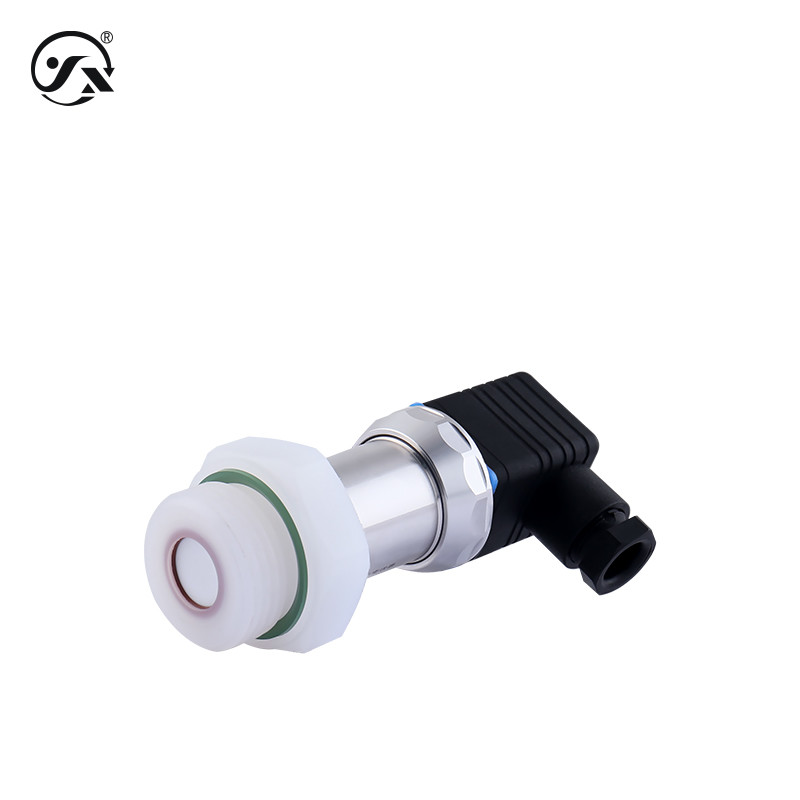

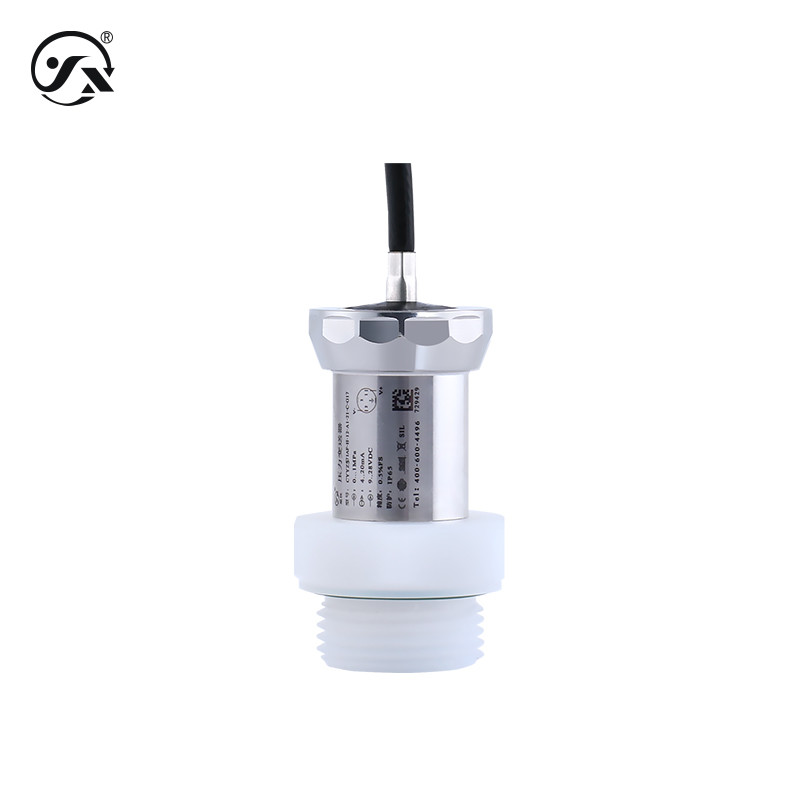

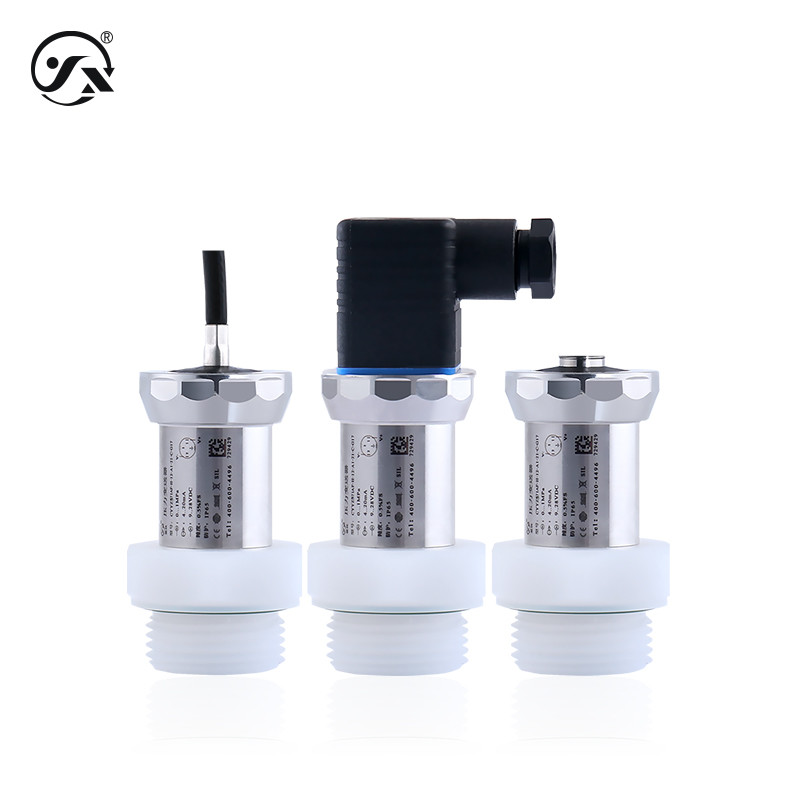

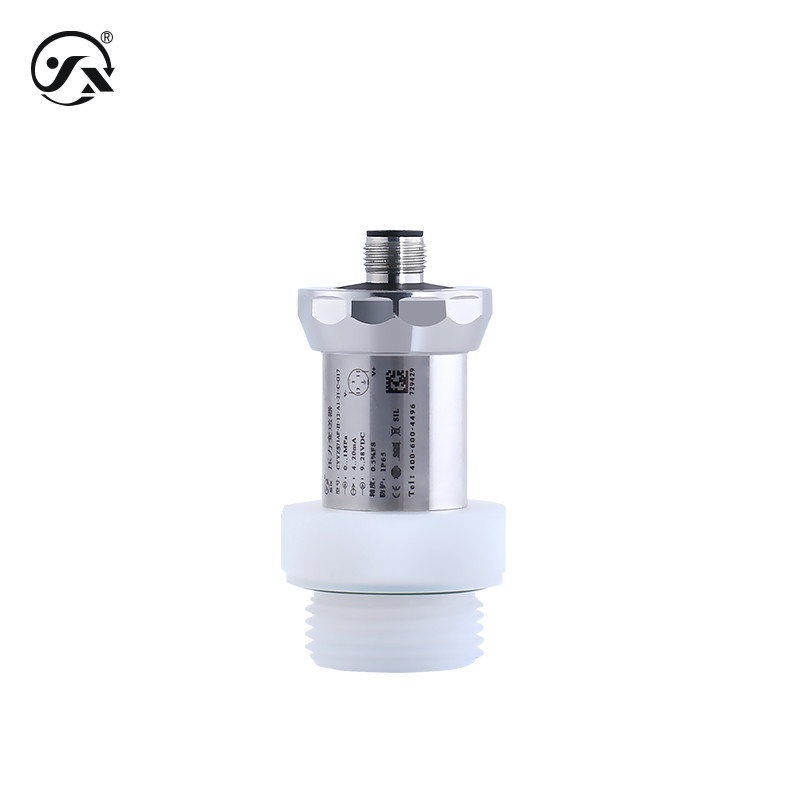

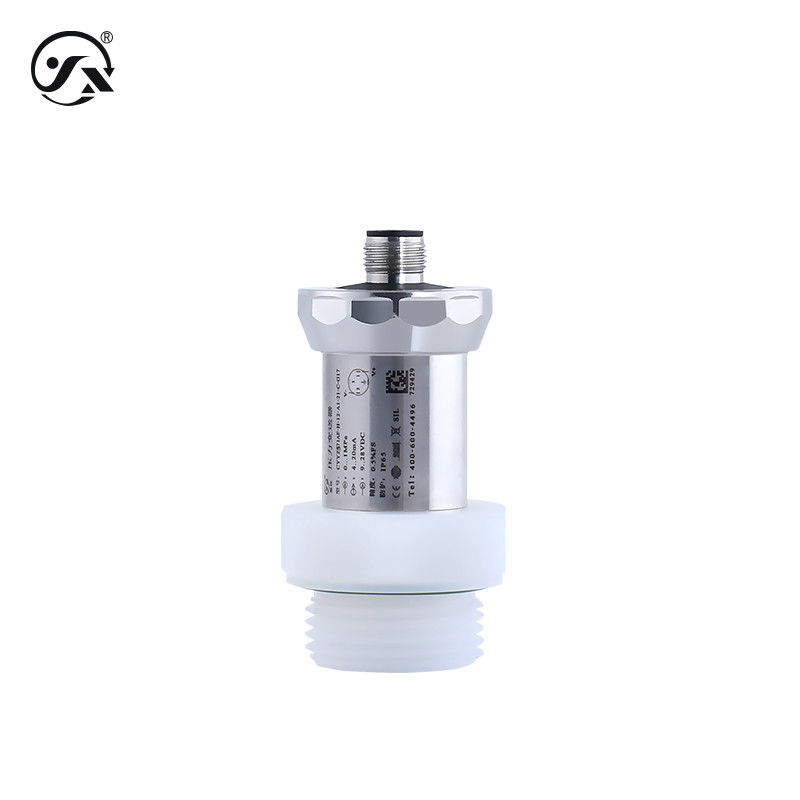

CYYZ571AFYセラミックコンデンサ 抗腐食圧力トランスミッタはセラミックコンデンサコアで装備されています プロセスの接続部分はPVDF材料でできています腐食性ガスを測定するのに適している耐刺,防詰め,高精度,高圧耐性,真空耐性などの特性があります.防爆機能が選択可能.
| 測定媒体は | ガス,液体または流体 (接触材料と互換性) |
| 圧力範囲 | -0.1 〇 2MPa (詳細については範囲選択表を参照してください) |
| 圧力モード | 測定圧,絶対圧,負圧 |
| 中気温 | -40°Cから85°C |
| 接続時間 | 20ms |
| 安定したパフォーマンス | ±0.1% FS/年 |
| 温度変動 | ±0.01%FS/°C (温度補償範囲内) ±0.05%FS/°C (温度補償範囲外) |
| 温度補償 | -20°Cから80°C |
| 防爆型 | 本質的に安全 Ex ia IIC T6 Ga (出力20mAのみ) |
| 保護レベル | IP65 注:上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 精度レベル | 00.1%FS,0.25%FS |
| 応答頻度 | アナログ信号出力 ≤30Hz デジタル信号出力 ≤5Hz |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 総重量 | ≈185g |
| 出力電源 | |
| 4×20mA | 9°28VDC,15°24VDC (本質的に安全) |
| RS485 | 9°28VDC |
| 0°10VDC | 15~28VDC |
| 0°5VDC | 9°28VDC |
| 1 〜 5VDC | 9°28VDC |
| 最大電源 | |
| 4×20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 0°10VDC | ≤0.008Us ((W) |
| 0°5VDC | ≤0.008Us ((W) |
| 1 〜 5VDC | ≤0.008Us ((W) |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | 負荷 ≤{(Us-7.5) ÷0.02}Ω |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (冷却なし,冷却なし) |
| 過圧と爆発 | |
| 過負荷圧 | 0.27MPa,0.33MPa,0.53MPa,0.67MPa,1.2MPa,1.67MPa,2.67MPa,4MPa,2.67MPa について |
| 爆発圧 | 0.4MPa,0.5MPa,0.8MPa,1MPa,1.8MPa,2.5MPa,4MPa,6MPa,4MPa |
| 総材料 | |
| 弁膜 | Al2O3セラミック (測定媒体の接触) |
| プロセス接続 | PVDFポリビニリデンフッ化物 (測定媒体の接触) |
| 殻 | 304 ステンレス |
| 中核シール | 圧力と破裂図を参照 (測定基質との接触) |
| EDサークル | フロアゴム |
| ヒルシュマン・コネクタ | ABS エンジニアリングプラスチック |
| 機械的安定性 | |
| 振動抵抗 | 10g (20...2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/ms IEC60068-2-27規格に準拠する |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電力強度 | 500VAC |
| 出力制限 | |
| 4×20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0°10VDC | 0.001VDC~10VDC |
| 0°5VDC | 0.001VDC~5VDC |
| 1 〜 5VDC | 0.001VDC~5VDC |
