| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ11DY |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | -100kpa~0~100mpa | 生産量: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 電源: | 5~28VDC, 9~28VDC, 13~28VDC, 15~28VDC, 15~24VDC | 精度: | 0.1%FS,0.25%FS,0.5%FS |
| 名前: | 圧力トランスミッターセンサー | ||
| ハイライト: | CYYZ11D 圧力トランスミッターセンサー,工業用圧力伝達センサー,普遍的な工業用圧力トランスミッター |
||

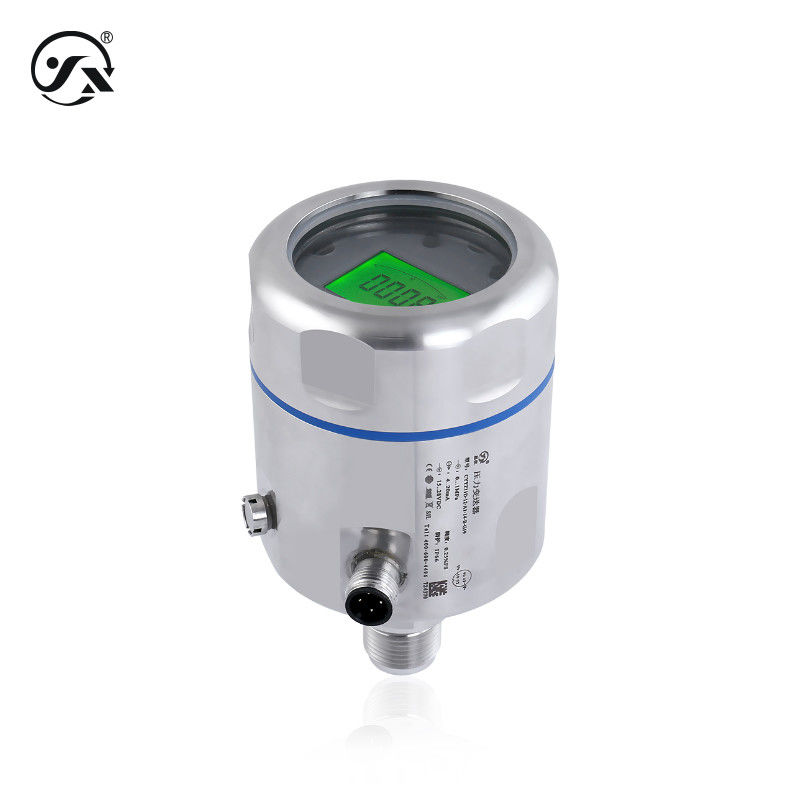

CYYZ11DY ユニバーサル圧力トランスミッター範囲 -100kPa~0~100MPa 正確性: 0.1%FS 0.25%FS 0.5%FS 一般産業
CYYZ11DY 一般用途の圧力トランスミッタは,よく設計され,一般用途産業に最適です.内部的に安全なタイプと内部的に安全なタイプの2つの爆発防止機能があります.費用対効果の高いHARTプロトコル通信も選択できます. また,出力信号,範囲範囲,圧力インターフェースなど,複数の利点があります.異なる労働条件下で現場に適合するのに便利です.
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) 測定範囲 <10kPa (非導体,非腐食性,非爆発性ガス,湿度 ≤90%RH,凝縮なし) |
| 測定範囲 | -100kPa 〜 0 〜 100MPa (詳細については範囲選択表を参照してください) |
| 圧力タイプ | 測定圧,絶対圧,負圧 |
| 中気温 | -40°Cから85°C |
| 接続時間 | 20ms |
| 安定したパフォーマンス | ±0.1% FS/年 |
| 温度変動 | ±0.01%FS/°C (温度補償範囲内) ±0.05%FS/°C (温度補償範囲外) |
| 防爆型 | 内部安全タイプ Ex ia IIC T6 Ga (HART出力420mA/420mAのみ) 固有の安全性タイプ Ex iaD 20 T80°C (HART出力のみ420mA/420mA) 注: 本質的な安全性は,安全格子または本質的に安全な電源を通過しなければならない. |
| 保護レベル | IP66 注:上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 耐久性 | 10×106回 (測定範囲の下限から測定範囲上限までのサイクル数) |
| 応答頻度 | アナログ信号出力 ≤30Hz デジタル信号出力 ≤5Hz HART通信 ≤10Hz |
| 総重量 | ≈1kg |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 出力電源 | |
| 出力 | 4 〇20mA, RS485, 0 〇10VDC, 0 〇5VDC, 1 〇5VDC, 4 〇20mA HART |
| 電源は | 5°28VDC, 9°28VDC, 13°28VDC, 15°28VDC, 15°24VDC |
| 精度レベル | 0.1%FS,0.25%FS,0.5%FS |
| 負荷特性 | |
| 圧力の種類 | ≥10kΩ |
| 現在のタイプ | 負荷≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| HART電流タイプ | HART電流タイプ:負荷 ≤{(Us-12)÷0.02}Ω (Us=電源電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境の湿度 | 0%~95%RH (冷却なし,冷却なし) |
| 過圧と爆発 | |
| 過負荷圧 | 300%FS,200%FS,150%FS,12kPa,50kPa,300kPa,480kPa,750kPa,800kPa,1.2MPa,2MPa,3MPa,5MPa |
| 爆発圧 | 600%FS,500%FS,400%FS,300%FS,20kPa,200kPa,600kPa,900kPa,1.25MPa,2MPa,3MPa,5MPa,9MPa,12,5MPa |
| 全体的な材料 | |
| 弁膜 | 316Lステンレス鋼 (測定媒体の接触) |
| プロセス接続 | 304ステンレス鋼 (測定媒体の接触) |
| 殻 | 鉄鋼 304 |
| 中核シール | 圧力と破裂図を参照 (測定媒体の接触) |
| スレッドシール | フロアゴム |
| ディスプレイウィンドウ | ≈6mm 防爆ガラス |
| 機械的安定性 | |
| 振動防止性能 | 10g ((20...2000Hz) は,IEC60068-2-6規格に準拠している |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に準拠する |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 効かない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 最低出力 | 4mA,0. 0.001VDC,3.8mA |
| 最大出力 | 20mA,2000 10VDC,5VDC 22mA |
