| 起源の場所: | 中国 |
|---|---|
| ブランド名: | star meter |
| モデル番号: | CYYZ566EY |
| 範囲: | -0.1 〇 2MPa (詳細については範囲選択表を参照してください) | 生産量: | 4×20mA,RS485,0×10VDC,0×5VDC,1×5VDC |
|---|---|---|---|
| 電源: | 電気回路の電源が電源を回転させるとき | 精度: | 00.1%FS,0.25%FS |
| ハイライト: | セラミックコンデンサ Sanitary Pressure Transmitter Sensor セラミックコンデンサ Sanitary Pressure Transmitter Sensor セラミックコンデンサ Sanitary Pressure Transmitter Sensor セラミックコンデンサ,セラミックコンデンサター 圧力トランスミッターセンサー,衛生用圧力トランスミッターセンサー |
||

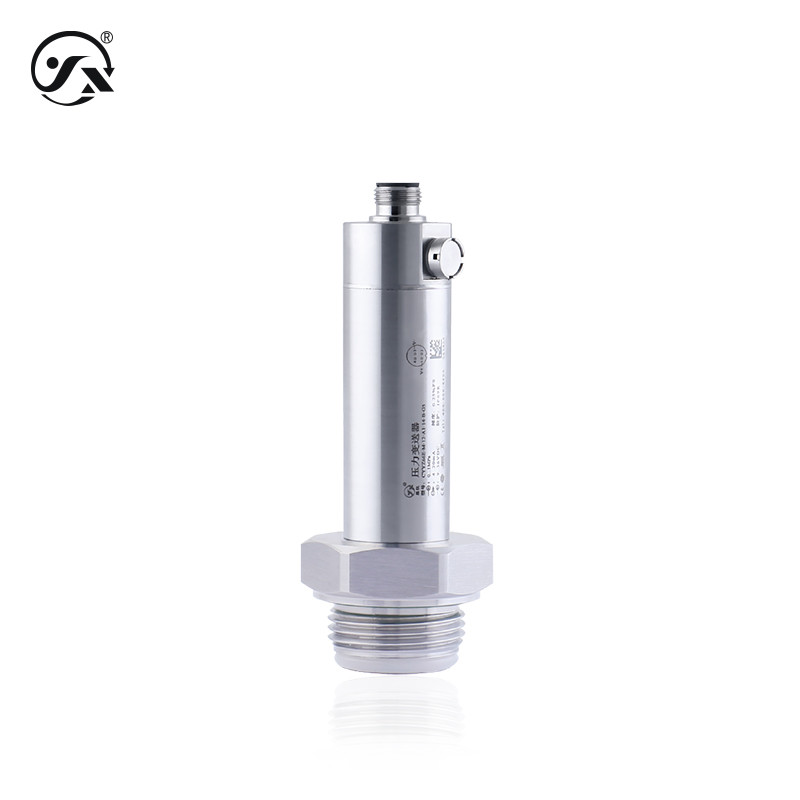

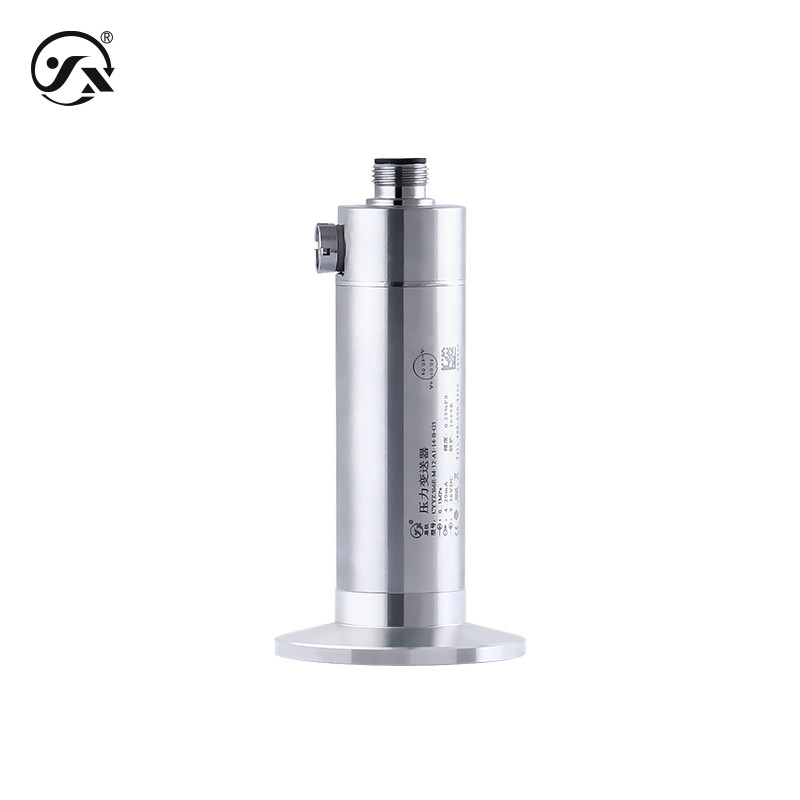

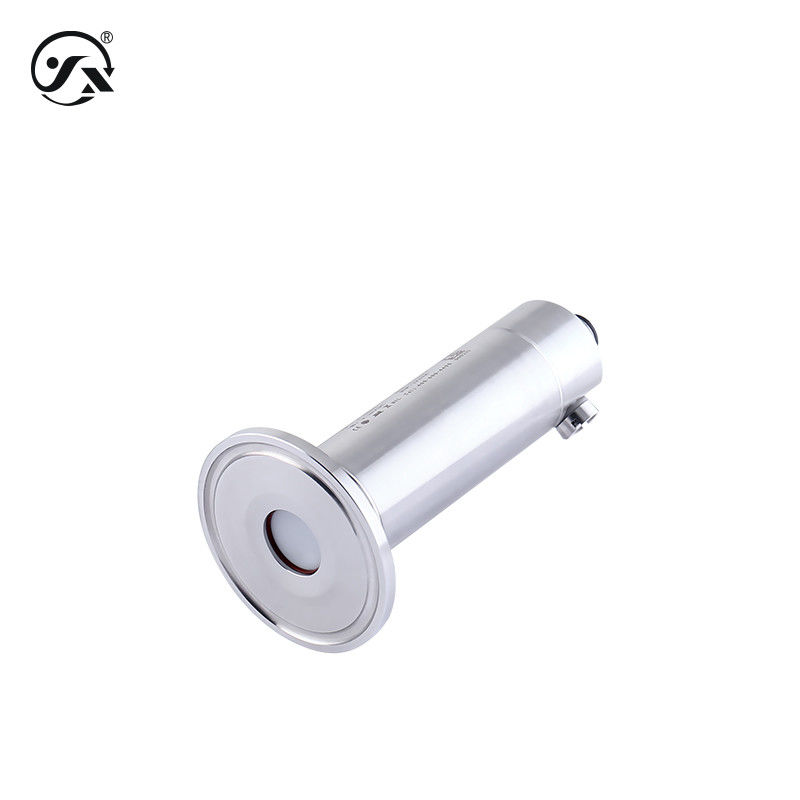

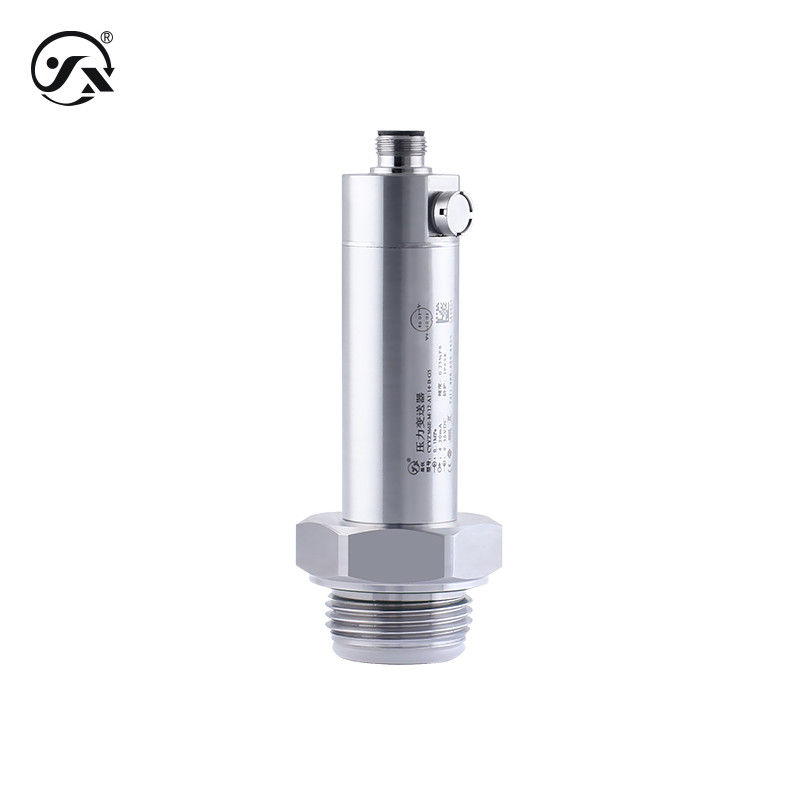

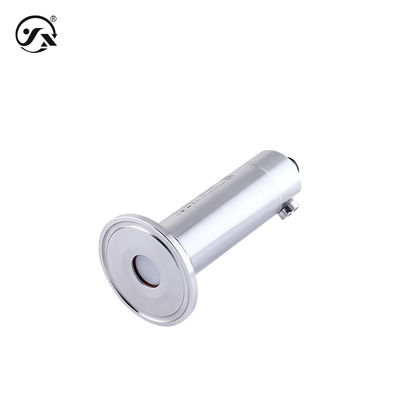

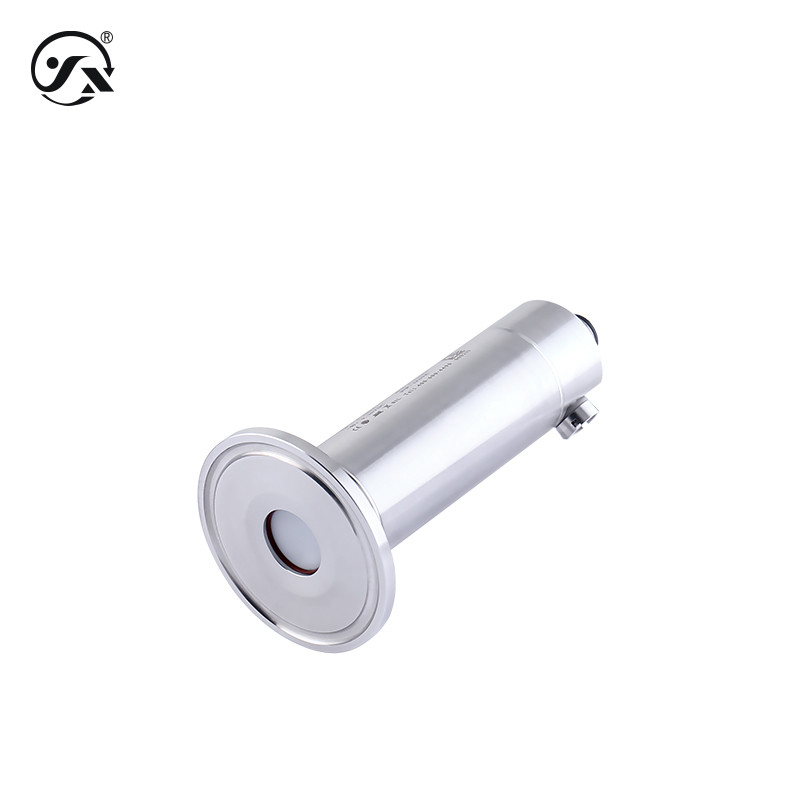

CYYZ566EYセラミック容量衛生圧力トランスミッタは,衛生要求のあるアプリケーションに適しています.センサーコアはセラミック容量測定要素を採用します.核の液体接続部分がセラミック材料でできています高精度,高安定性,高圧耐性,真空耐性などで,ガス,液体,粒子を含む液体や媒体. ガス,液体,液体,または粒子を含む介質を測定できます. 防護レベルは,洗浄条件を満たすためにIP69Kに達します. 防爆機能はオプションです.
| 測定媒体は | ガス,液体または流体 (接触材料と互換性) |
| 圧力範囲 | -0.1 〇 2MPa (詳細については範囲選択表を参照してください) |
| 圧力モード | 測定圧,絶対圧,負圧 |
| 中気温 | -40°Cから85°C |
| 接続時間 | 20ms |
| 安定したパフォーマンス | ±0.1% FS/年 |
| 温度変動 | ±0.01%FS/°C (温度補償範囲内) ±0.05%FS/°C (温度補償範囲外) |
| 温度補償 | -20°Cから80°C |
| 防爆型 | 本質的に安全 Ex ia IIC T6 Ga (出力20mAのみ) |
| 保護レベル | IP69K 注:上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 精度レベル | 00.1%FS,0.25%FS |
| 応答頻度 | アナログ信号出力 ≤30Hz デジタル信号出力 ≤5Hz |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 総重量 | ≈230g |
| 出力電源 | |
| 4×20mA | 9°28VDC,15°24VDC (本質的に安全) |
| RS485 | 9°28VDC |
| 0°10VDC | 15~28VDC |
| 0°5VDC | 9°28VDC |
| 1 〜 5VDC | 9°28VDC |
| 最大電源 | |
| 4×20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 0°10VDC | ≤0.008Us ((W) |
| 0°5VDC | ≤0.008Us ((W) |
| 1 〜 5VDC | ≤0.008Us ((W) |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | 負荷 ≤{(Us-7.5) ÷0.02}Ω |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (凝縮も凝縮も不要) |
| 過圧と爆発 | |
| 過負荷圧 | 0.27MPa,0.33MPa,0.53MPa,0.67MPa,1.2MPa,1.67MPa,2.67MPa,4MPa,2.67MPa について |
| 爆発圧 | 0.4MPa,0.5MPa,0.8MPa,1MPa,1.8MPa,2.5MPa,4MPa,6MPa,4MPa |
| 総材料 | |
| 弁膜 | Al2O3セラミック (測定媒体の接触) |
| プロセス接続 | 316Lステンレス鋼 (測定媒体の接触) |
| 殻 | 316L ステンレス |
| 中核シール | 圧力と破裂図を参照 (測定基質との接触) |
| オーリング | シリコンゴム (測定媒体の接触) |
| EDサークル | フロアゴム |
| 機械的安定性 | |
| 振動抵抗 | 10g (20...2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/ms IEC60068-2-27規格に準拠する |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電力強度 | 500VAC |
| 出力制限 | |
| 4×20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0°10VDC | 0.001VDC~10VDC |
| 0°5VDC | 0.001VDC~5VDC |
| 1 〜 5VDC | 0.001VDC~5VDC |
