| 起源の場所: | 中国 |
|---|---|
| ブランド名: | star meter |
| モデル番号: | CYYZ61TEY |
| 範囲: | -0.1~0~10MPa (詳細については範囲選択表を参照) | 生産量: | 4×20mA RS485 |
|---|---|---|---|
| 電源: | 9°28VDC,15°24VDC | 精度: | 0. 5%FS |
| ハイライト: | セラミック衛生用圧力トランスミッター,圧力の伝達器420mA,高精度圧力トランスミッター |
||

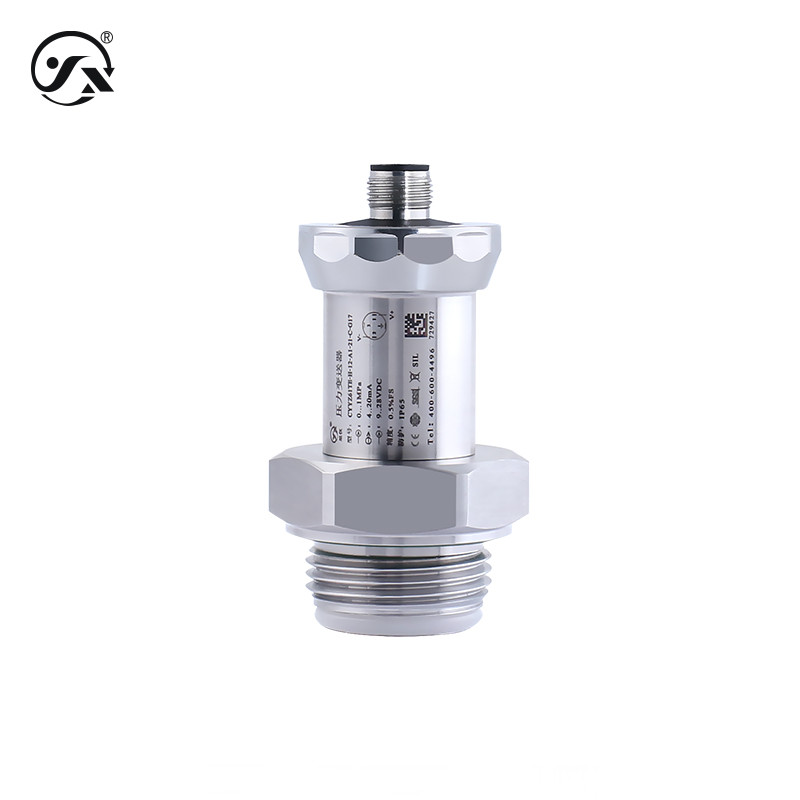

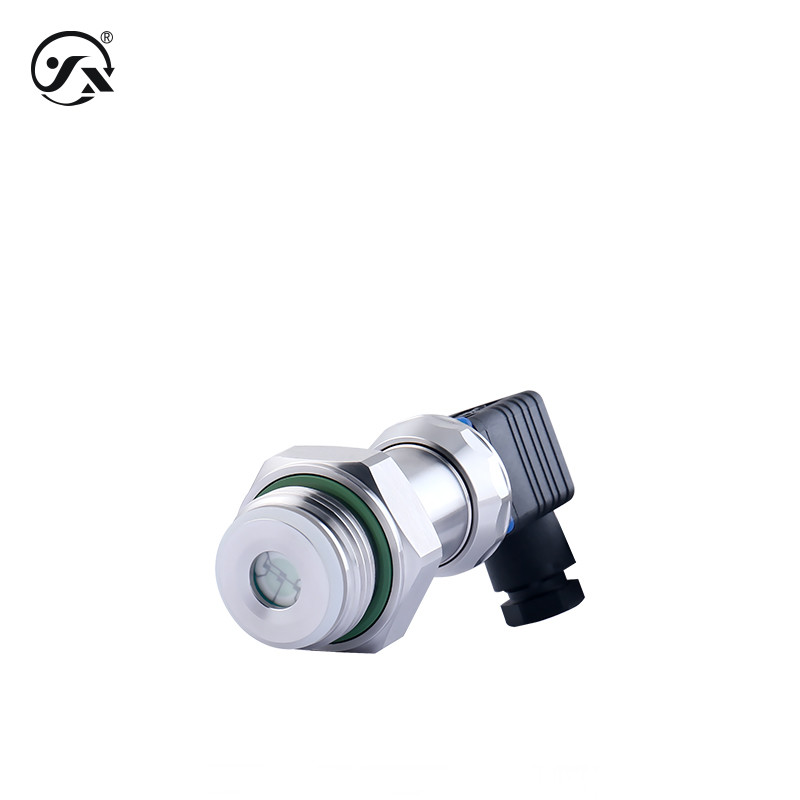

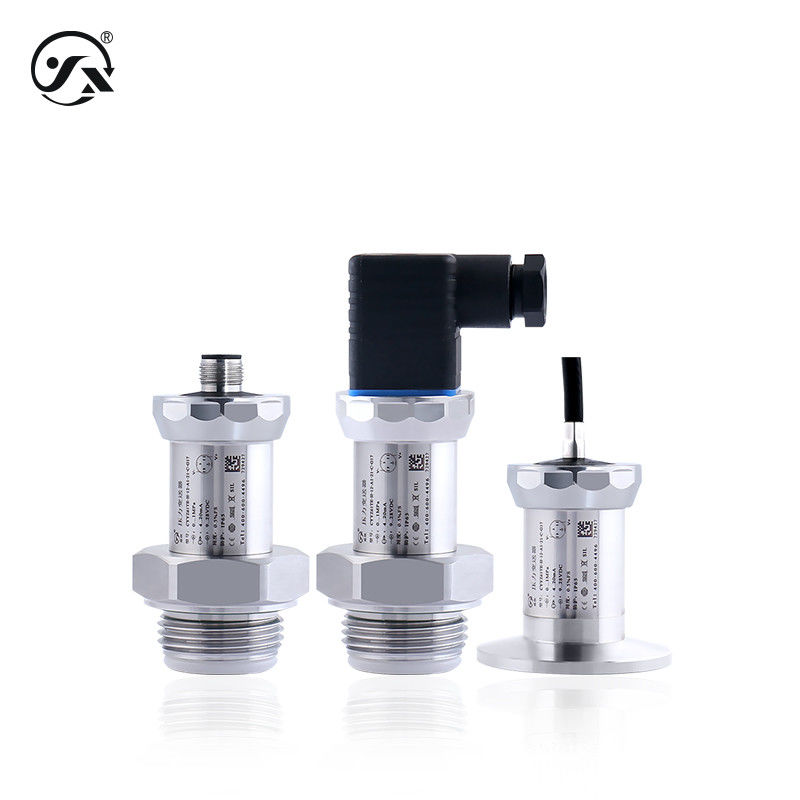

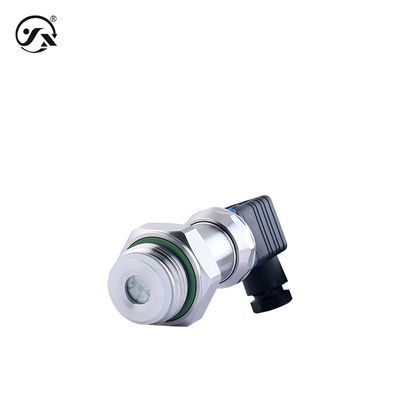

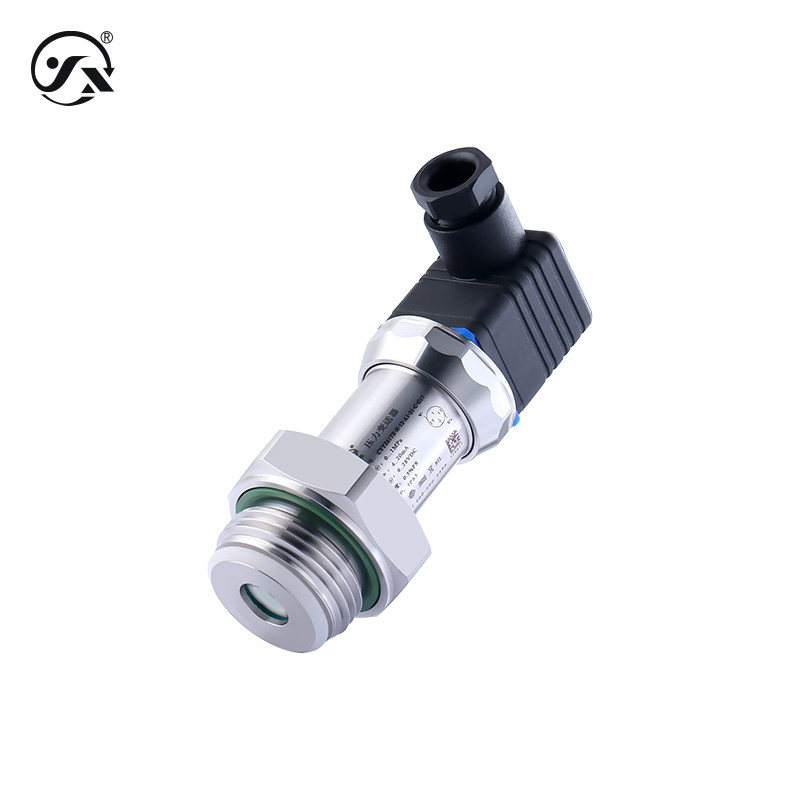

CYYZ61TEYセラミック衛生用圧力トランスミッタは,衛生要求のあるアプリケーションに適しています. 液体受容部分の中核はセラミック製で,刺傷防止になります.真空耐性耐腐食等. ガス,液体,液体,または粒子を含むメディアを測定できます. 防爆機能はオプションです.
| 測定媒体は | ガス,液体または流体 (接触材料と互換性) |
| 圧力範囲 | -0.1~0~10MPa (詳細については範囲選択表を参照) |
| 圧力モード | 測定圧,絶対圧,負圧 |
| 中気温 | -40°Cから85°C |
| 接続時間 | 20ms |
| 精度レベル | 0.5%FS (基準条件:温度15〜25°C,大気圧86〜106kPa,湿度45〜75%RH) |
| 安定したパフォーマンス | ±0.2% FS/年 |
| 温度変動 | ±0.02%FS/°C |
| 防爆型 | 本質的に安全 Ex ia IIC T6 Ga (出力20mAのみ) |
| 保護レベル | IP65 注:上記保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 耐久性 | # 失われたデータ # |
| 応答頻度 | アナログ信号出力 ≤30Hz デジタル信号出力 ≤5Hz |
| 総重量 | ≈300g |
| 決議 | アナログ出力0.02%FS,デジタル出力0.05%FS |
| 出力電源 | |
| 4×20mA | 9°28VDC,15°24VDC (内部的に爆発防止) |
| RS485 | 9°28VDC |
| 最大電源 | |
| 4×20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 負荷特性 | |
| 現在のタイプ | 負荷 ≤{(Us-7.5) ÷0.02}Ω |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (凝縮も凝縮も不要) |
| 過圧と爆発 | |
| 過負荷圧 | 200%FS,200%FS,200%FS,150%FS,200%FS,200%FS |
| 爆発圧 | 400%FS,250%FS,250%FS,200%FS,400%FS,250%FS |
| 総材料 | |
| 弁膜 | 陶器 (測定媒体の接触) |
| プロセス接続 | 316Lステンレス鋼 (測定媒体の接触) |
| 殻 | 304 ステンレス |
| 中核シール | 圧力と破裂図を参照 (測定基質との接触) |
| オーリング | シリコンゴム (測定媒体の接触) |
| EDサークル | フロアゴム |
| ヒルシュマン・コネクタ | ABS エンジニアリングプラスチック |
| 機械的安定性 | |
| 振動抵抗 | 10g (20...2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/ms IEC60068-2-27規格に準拠する |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電力強度 | 500VAC |
| 出力制限 | |
| 4×20mA | 4mA~20mA |
| RS485 | 0~2000 |
