| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ571CY |
| 範囲: | -0.1~0~7MPa (詳細については範囲選択表を参照) | 生産量: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 電源: | 9~28VDC, 15~28VDC, 13~28VDC, 15~24VDC | 精度: | 00.1%FS,0.25%FS |
| ハイライト: | 抗腐食圧力トランスミッター,セラミックコア付きの圧力トランスミッター |
||

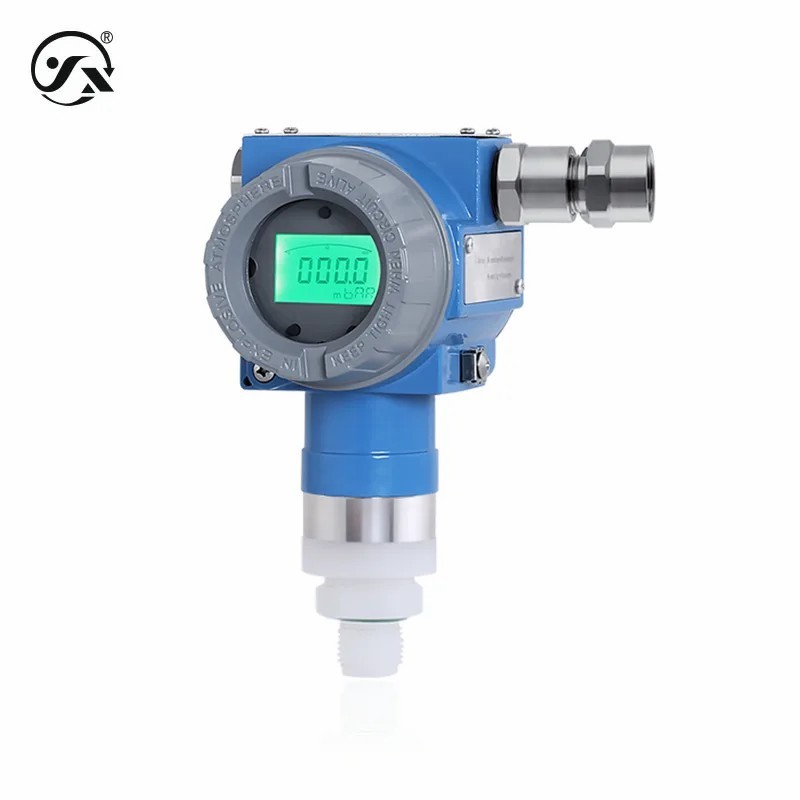

CYYZ571CY防腐圧トランスミッタにはセラミックコンデンサターコアがあり,そのプロセスの接続部分はPVDF材料でできています.腐食性ガスや液体を測定するのに適した高精度,高圧耐性,真空耐性の特徴があり 防爆機能もオプションです
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 圧力範囲 | -0.1 〇 〇 7MPa (詳細については範囲選択表 class="info"を参照してください) |
| 圧力モード | 測定圧,絶対圧,負圧 |
| 中気温 | -40°Cから85°C |
| 接続時間 | 20ms |
| 安定したクラス="情報"性能 | ±0.1% FS/年 |
| 温度変動 | ±0.01%FS/°C (温度補償範囲内) ±0.05%FS/°C (温度補償範囲外) |
| 温度補償 | -20°Cから80°C |
| 防爆型 | 防火タイプ Ex db IIC T6 Gb 防火型粉塵 Ex tb IIIC T80°C Db 本質的に安全なタイプ Ex ia IIC T6 Ga (HART出力420mA/420mAのみ) 固有の安全性のある塵タイプ Ex iaD 20 T80°C (HART出力420mA/420mAのみ) 注記/本質的に安全な電源は安全障壁または本質的に安全な電源によって供給されなければならない. |
| 保護レベル | IP66 注/上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 精度レベル | 00.1%FS,0.25%FS |
| ヘッダの正確性 | 0.05%FS LCD (バックライト付きLCD) ディスプレイ |
| 応答頻度 | アナログ信号出力 ≤30Hz デジタル信号出力 ≤5Hz HART通信 ≤10Hz |
| 総重量 | ディスプレイなし ≈ 1.25kg ディスプレイなし ≈ 1.4kg |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| HART 電流タイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (凝縮も凝縮も不要) |
| 過圧と爆発 | |
| 過負荷圧 | 0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1MPa, 2MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa, 1MPa |
| 爆発圧 | 0.3MPa,0.4MPa,0.5MPa,0.8MPa,1MPa,1.8MPa,2.5MPa,4MPa,6MPa,8MPa,0.4MPa,0.5MPa,0.8MPa,1MPa,1.8MPa について |
| 総材料 | |
| 弁膜 | 陶器 (測定媒体の接触) |
| プロセス接続 | PVDFポリビニリデンフッ化物 (測定媒体の接触) |
| 殻 | 鋳型アルミニウム |
| 中核シール | 圧力と破裂図を参照 (測定基質との接触) |
| EDサークル | フロアゴム |
| 画面を表示する | ≈6mm 防爆ガラス |
| 機械的安定性 | |
| 振動抵抗 | 10g (20...2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/ms,IEC60068-2-27規格に従って |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0°10VDC | 0.001VDC~10VDC |
| 0°5VDC | 0.001VDC~5VDC |
| 1 〜 5VDC | 0.001VDC~5VDC |
| 4〜20mAHART | 3.8mA~22mA |
