| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ51DEY |
| ハイライト: | 平面膜圧力トランスミッター,圧力トランスミッター 衛生用 |
||
|---|---|---|---|

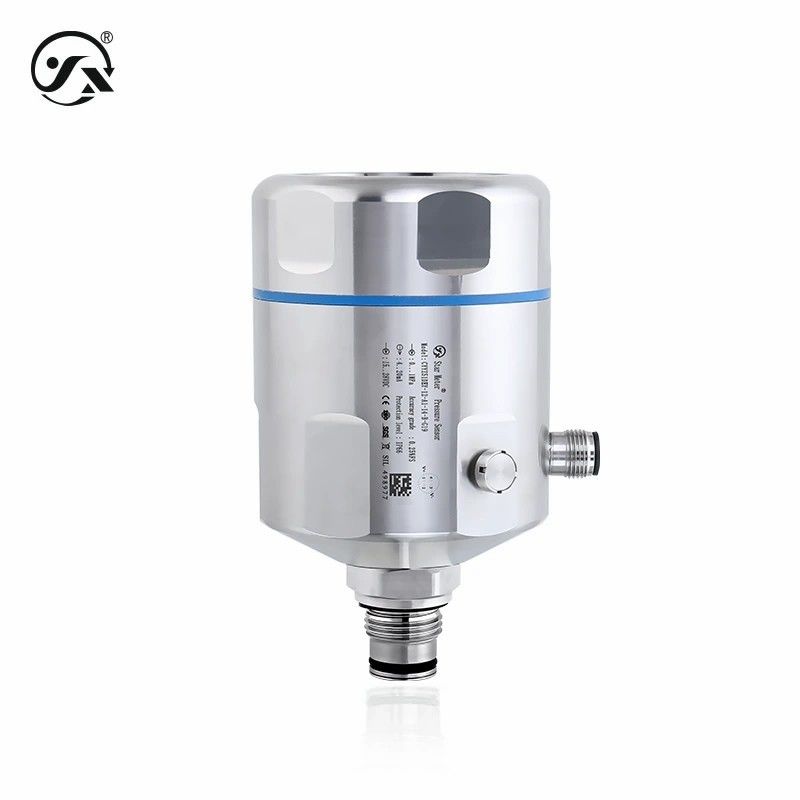

CYYZ51DEYフラットフィルム型圧力トランスミッタは,粘着,結晶,混合汚染,その他のメディアを測定するように設計されています.効果的にインパルス穴の阻塞を防ぐためにフラット膜設計が採用されています. プロセス接続は,線の下端の密封方法を採用し,測定媒体は接続線から効果的に隔離されます.糸付き接続の粘着と混合汚染が避けられます本質的に安全なタイプと土砂の本質的に安全なタイプの2つの爆発防止機能があり,コスト効率の高いHARTプロトコル通信も選択できます.
| 基本パラメータ | |
| 測定媒体は | 液体,流体,ガス (接触材料と互換性) |
| 圧力範囲 | -0.1MPa (詳細については,範囲選択表 class="info"を参照してください) |
| 圧力モード | 測定圧,絶対圧,負圧 |
| 中気温 | 消熱装置なし -40°C~85°C 熱槽付き -40~130°C |
| 接続時間 | 20ms |
| 安定したクラス="情報"性能 | ±0.1%FS/年 |
| 温度変動 | ±0.01%FS/°C (温度補償範囲内) ±0.05%FS/°C (温度補償範囲外) |
| 防爆型 | 本質的に安全なタイプ Ex iaII CT6 Ga (出力420mA/420mAHARTのみ) 固有の安全性のある塵タイプ Ex iaD 20 T80°C (出力420mA/420mAHARTのみ) 注記/本質的に安全な電源は安全障壁または本質的に安全な電源によって供給されなければならない. |
| 保護レベル | IP66 注/上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 耐久性 | 1X106回 (下限から上限までのサイクル数) |
| 応答頻度 | アナログ信号出力 ≤30Hz デジタル信号出力 ≤5Hz HART通信 ≤10Hz |
| 総重量 | ≈1kg |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 最大電源 | ≤0.02Us ((W) |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| HART 電流タイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (凝縮も凝縮も不要) |
| 過圧と爆発 | |
| 過負荷圧 | 300%FS,200%FS,200%FS,200%FS,12kPa,50kPa,300kPa,480kPa,750kPa,800kPa,1.2MPa,2MPa |
| 爆発圧 | 600%FS,500%FS,500%FS,400%FS,20kPa,200kPa,600kPa,900kPa,1.25MPa,2MPa,3MPa,5MPa |
| 総材料 | |
| 弁膜 | 316Lステンレス鋼 (測定媒体の接触) |
| プロセス接続 | 304型ステンレス鋼 (測定媒体の接触) |
| 殻 | 304 ステンレス |
| 中核シール | 圧力と破裂図を参照 (測定基質との接触) |
| オーリング | ニトリルゴム (測定基質に接触する) |
| EDサークル | ニトリルゴム (測定基質に接触する) |
| 画面を表示する | ≈6mm 防爆ガラス |
| 機械的安定性 | |
| 振動抵抗 | 10g (20...2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/ms,IEC60068-2-27規格に従って |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0°10VDC | 0.001VDC~10VDC |
| 0°5VDC | 0.001VDC~5VDC |
| 1 〜 5VDC | 0.001VDC~5VDC |
| 4〜20mAHART | 3.8mA~22mA |
