| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ3051DAY について |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | 0~10kPa~3MPa | 生産量: | 4~20mA ハート |
|---|---|---|---|
| 電源: | 12~32VDC,15~24VDC | 精度: | ±0.2% SPAN, ±0.5% SPAN |
| 名前: | 圧力トランスミッターセンサー |

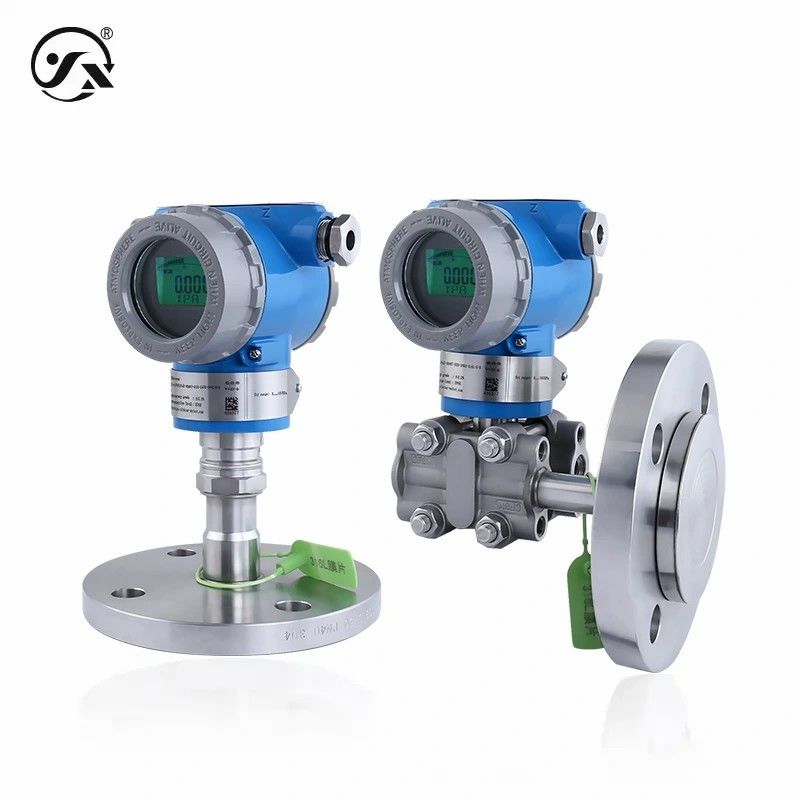

CYYZ3051DAY単結晶シリコン単フラング圧力トランスミッタは単結晶シリコン共鳴センサー技術を使用します.その単一フラング構造は,機械的隔離と熱隔離を実現液体,ガスまたは蒸気の圧力を測定するのに適しています. 様々な爆発性機能があります.本質的に安全なタイプ固有の安全性のある型,炎に耐える型,炎に耐える型.
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 圧力タイプ | 絶対圧,計量圧 |
| 中気温 | -40〜110°C |
| 出力信号 | 4-20mA HART プロトコル |
| 電力供給範囲 | 12°32VDC,15°24VDC (内部的に安全で爆発防止のみ) |
| 最大出力 | ≤0.02Us ((W) |
| 接続時間 | 20ms |
| 安定したパフォーマンス | ±0.05%URL/年 |
| 防爆レベル | 防爆型 エクス・デ・II・C T6 Gb 防爆型粉塵 エクストーブ IIIC T80°C Db 本質的に安全なタイプ Ex ia IIC T6 Ga 固有の安全性のある型である Ex ia IIIC T200 80°C Da 注: 固有安全性は,安全障壁または固有安全性の電源を通過させなければならない. |
| 保護レベル | IP66 注:上記の保護レベルは,電気接続が完了した後で達成されるレベルを指します. |
| 応答頻度 | 時常数は32秒から0.1秒ずつ調整できる.減圧時間は0である場合,デフォルト値は0.1 (最低値は0.1). |
| 負荷特性 | |
| HART電流タイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| 環境条件 | |
| LCD液晶ディスプレイなし 環境温度 | -40°Cから85°C |
| 液晶ディスプレイ付き | -20°Cから70°C |
| 環境の湿度 | 0%~95%RH (冷却なし,冷却なし) |
| 全体的な材料 | |
| 弁膜 | 316Lステンレス鋼/Hastelloy C/タンタルム (測定媒体の接触) |
| フレンズ | 304/316L 不同鋼 |
| クランプブロック | 304ステンレス鋼 (横部型のみ) |
| 充填液 | シリコンオイル,高温シリコンオイル,ミネラルオイル,フッ素オイル |
| ボルト | 304ステンレス鋼 (横部型のみ) |
| ケース | 鋳型アルミニウム |
| ディスプレイウィンドウ | ≈6mm 防爆ガラス |
| 機械的安定性 | |
| 振動防止性能 | 10g ((20...2000Hz) は,IEC60068-2-6規格に準拠している |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に準拠する |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 効かない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 最低出力 | 3.8mA |
| 最大出力 | 22mA |
