| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ501CY |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | -0.1~0~7MPa | 生産量: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 電源: | 9~28VDC, 15~28VDC, 13~28VDC, 15~24VDC | 精度: | 00.1%FS,0.25%FS |
| 名前: | 圧力トランスミッターセンサー |

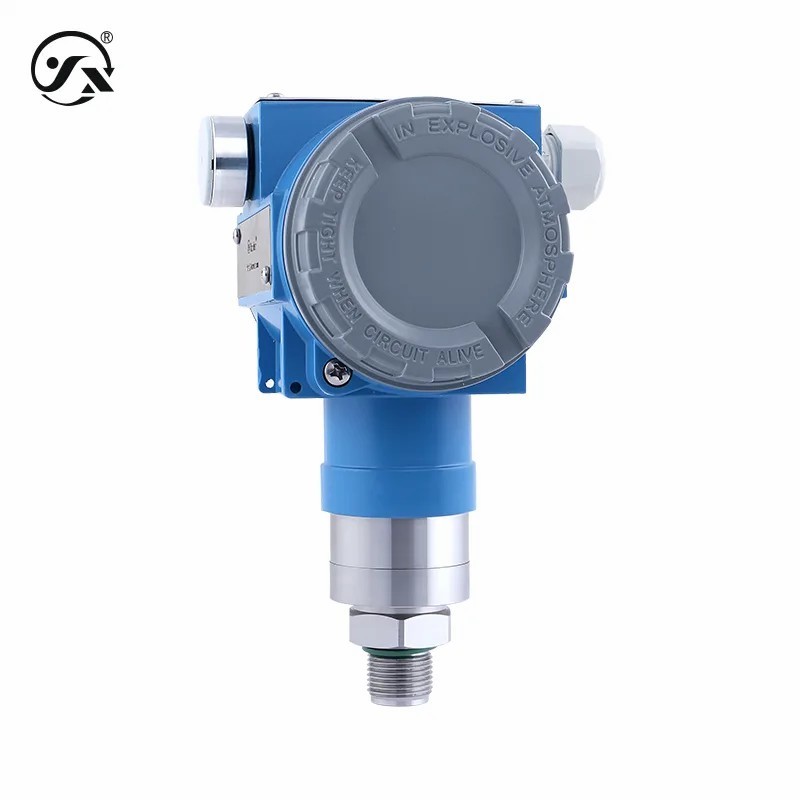

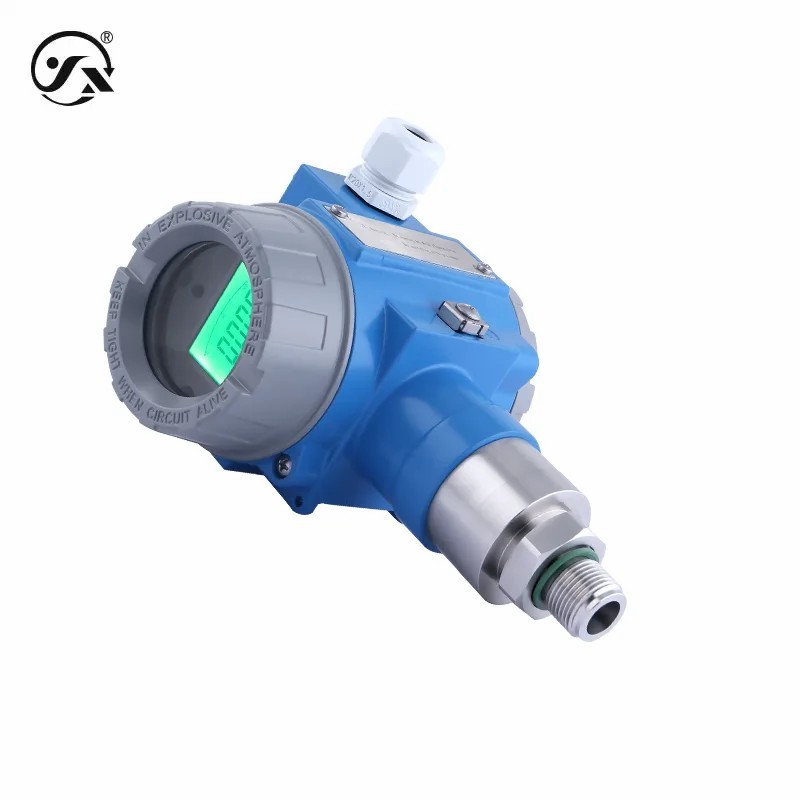

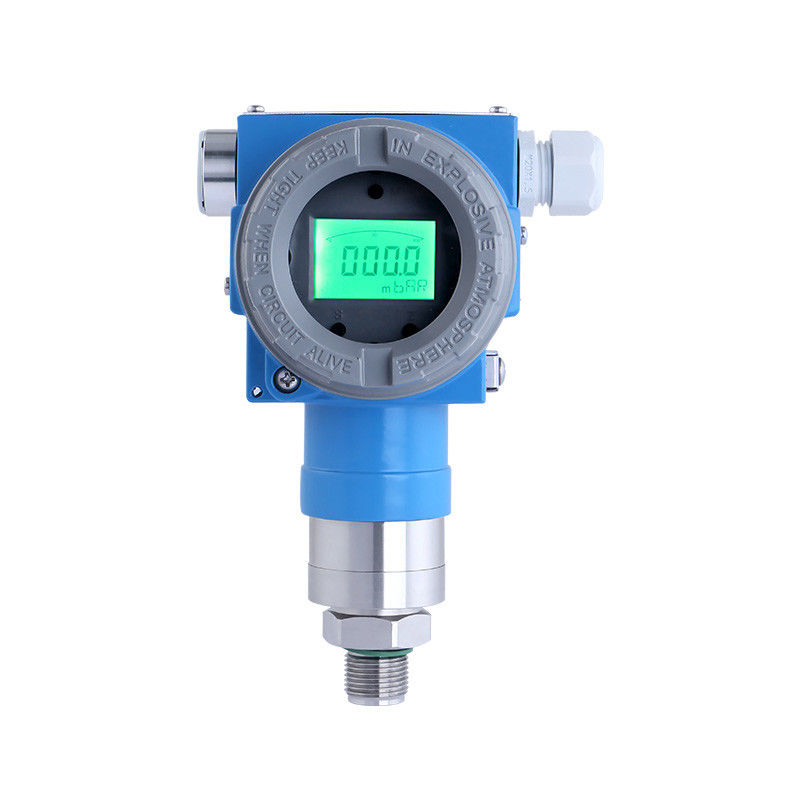

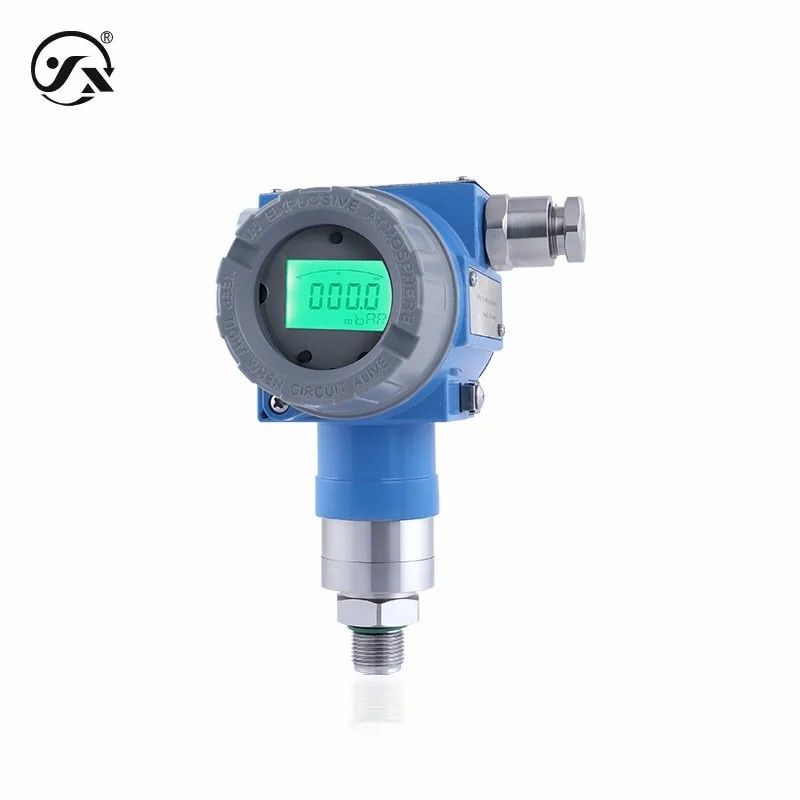

CYYZ501CYセラミック容量式圧力トランスミッタは,高度な精度,高電圧抵抗,真空抵抗などの特徴で,慎重に設計されています.空気レベルと高耐圧の現場圧力測定に最適爆発防止の機能オプションは,本質的に安全なタイプ,塵の本質的に安全なタイプ,炎防止のタイプ,爆発防止のタイプ,HARTプロトコルの通信も選択できます費用対効果
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 圧力範囲 | -0.1~0~7MPa (詳細については範囲選択表を参照) |
| 圧力モード | 測定圧,絶対圧,負圧 |
| 中気温 | -40°Cから85°C |
| オンする時間 | 20ms |
| 精度クラス | 0.1%FS0.25%FS |
| 安定したパフォーマンス | ±0.1% FS/年 |
| 温度変動 | ±0.01%FS/°C (温度補償内) ±0.05%FS/°C (外部温度補償内) |
| 温度補償 | -20°Cから80°C |
| 防爆型 | 防火性 Ex db II.C T6 Gb 防火性 粉塵タイプ Ex tb IIIC T80°C Db 本質的に安全 Ex ia II.C T6 Ga (4~20mA/4~20mA HART出力のみ) 固有の安全性 20 T80°C (HART出力4~20mAのみ) 注: 本質的に安全な電源は,安全障壁または本質的に安全な電源によって供給されなければならない. |
| 侵入防止 | IP66 注:上記保護レベルは,電気接続が完了したときに達成されるレベルを指します. |
| 反応の頻度 | アナログ信号出力≤30Hzデジタル信号出力≤5Hz HART通信 ≤10Hz |
| 総重量 | ≈1.25kgで ≈1.4kgで |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 出力 | |
| 出力信号 | 4×20mA,RS485,0×10VDC 0 五電圧,1 五電圧,4 五電圧,20mA HART |
| 電力供給範囲 | 電気回路は,電源が電源を回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させられる. |
| パワーの範囲 | |
| 電圧タイプ | ≤0.02Us (W),≤0.008Us (W) |
| 現在のタイプ | ≤0.02Us ((W) |
| デジタル | ≤0.02Us (W),≤0.015Us (W) |
| 負荷特性 | |
| 現在のタイプ | ディスプレイ負荷 ≤{(Us-7.5) ÷0.02}Ω ディスプレイ負荷≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH ((無冷凝無結露) |
| 過負荷能力 | |
| 過負荷圧 | 0.2MPa0.27MPa0.33MPa0.53MPa0.67MPa1.2MPa1.67MPa2.67MPa,4MPa,7MPa 0.27MPa0.33MPa0.53MPa0.67MPa1.2MPa |
| 爆発圧 | 0.3MPa0.4MPa0.5MPa0.8MPa,1MPa1.8MPa2.5MPa,4MPa,6MPa,8MPa0.4MPa0.5MPa0.8MPa,1MPa1.8MPa |
| 総材料 | |
| 隔膜 | 陶器 (測定対象物質と接触する) |
| プロセス接続 | 304不?? 鋼 (測定対象物との接触) |
| 囲い | 鋳型アルミニウム |
| コアシール | 観測された圧力と破裂図 (測定対象の媒体との接触) |
| ED CIRCLE | フロアグリーフ |
| 画面を表示する | ≈6mm 防爆ガラス |
| 機械的安定性 | |
| 振動抵抗 | 10g ((20... 2000Hz) IEC60068-2-6規格に従って |
| 衝撃抵抗: | 500g/msは,IEC60068-2-27規格を満たしている |
| 電気保護 | |
| ショート・サーキット保護 | 永遠 |
| 反極性保護 | 損傷はないけど 作業はない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| ダイレクト力: | 500VAC |
| 出力制限 | |
| 生産量は最小です | 4mA0,0.001VDC3.8mA |
| 輸出は最大です | 20mA200010VDC,5VDC,22mA |
