| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ92Y |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | -0.1~0~6MPa | 生産量: | 4~20mA,0~5VDC |
|---|---|---|---|
| 電源: | 9~32VDC | 精度: | 0.5%FS |
| 名前: | 圧力トランスミッターセンサー |

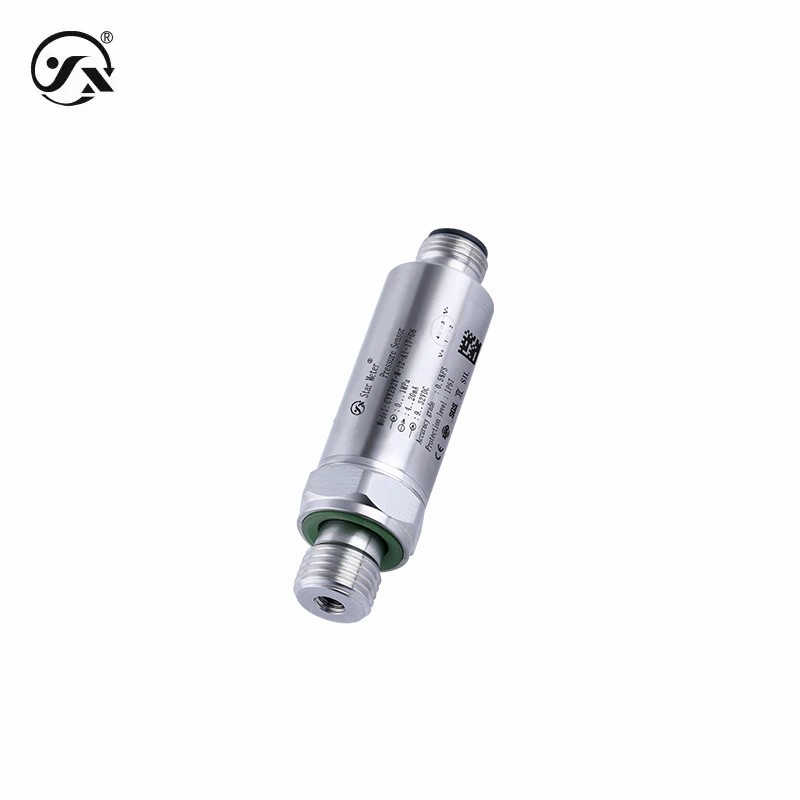

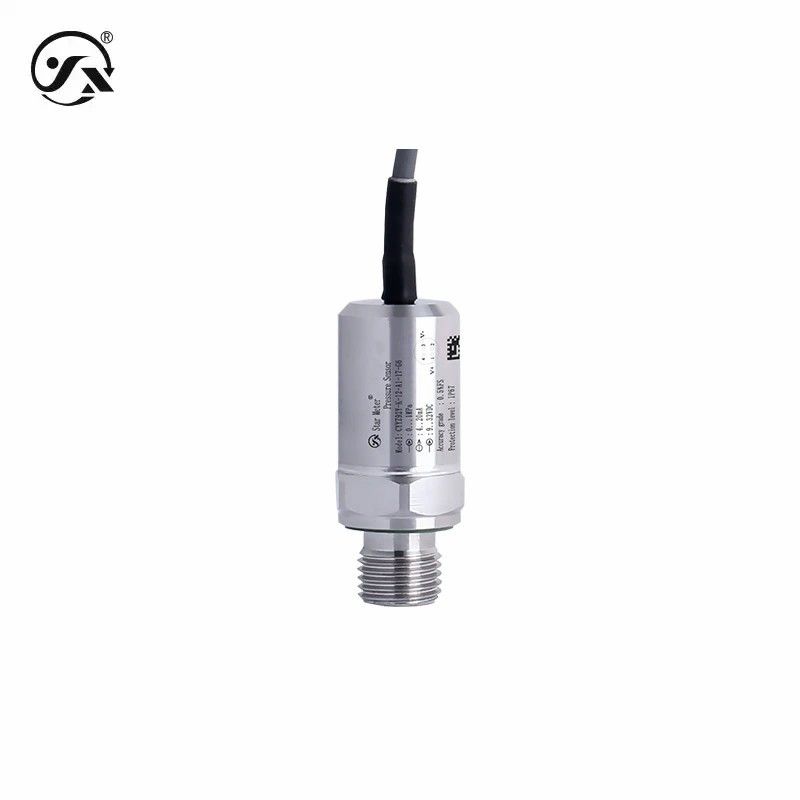

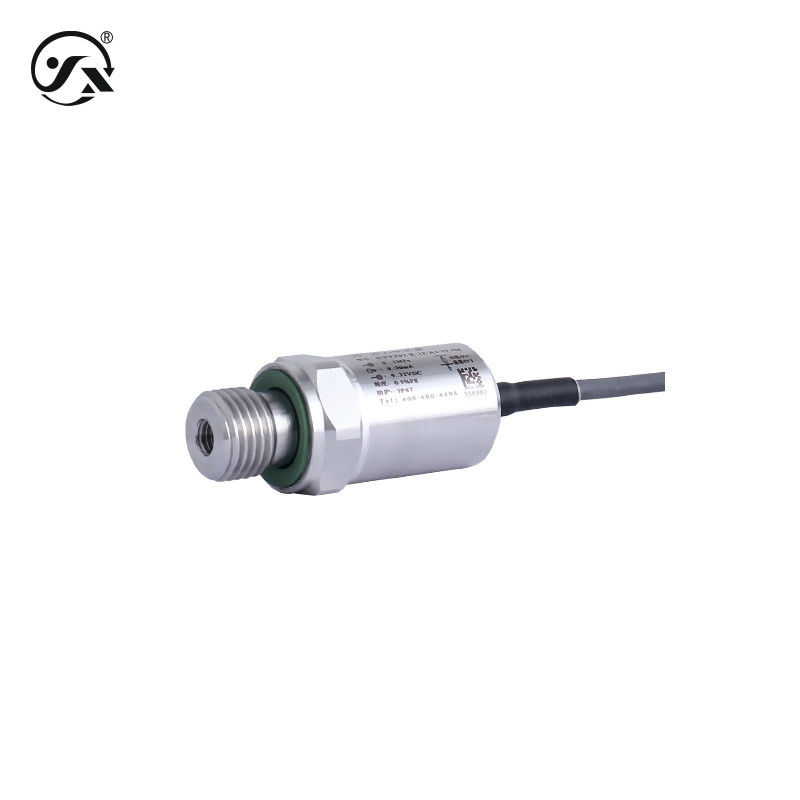

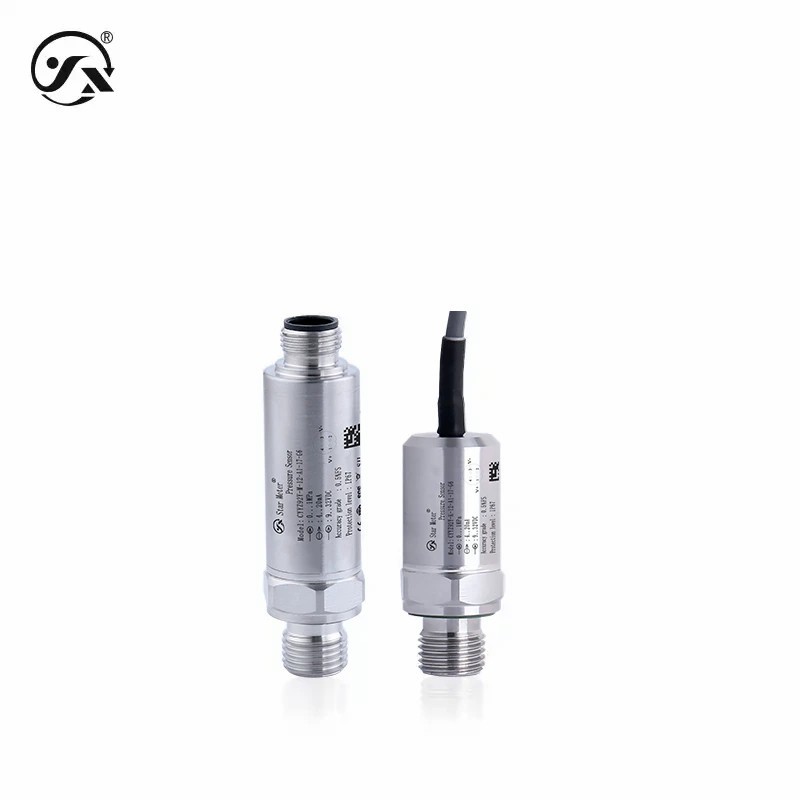

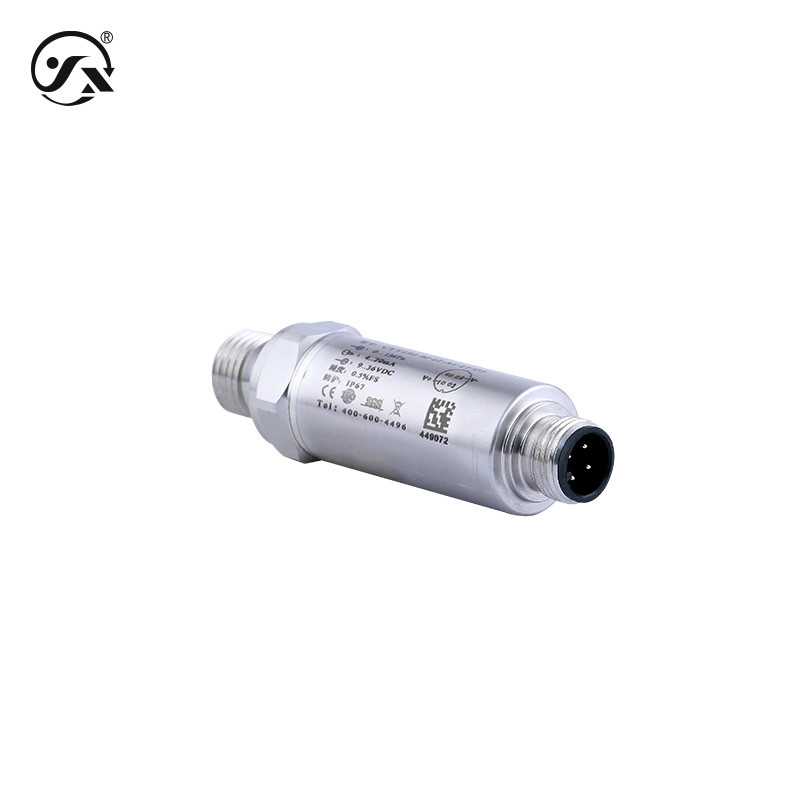

CYYZ92Y圧力トランスミッタは,慎重に設計され,絶対,計量,負圧タイプがあります.そのコンパクトな構造は,設置スペースが限られている産業機器に適しています.
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 圧力範囲 | -0.1~0~6MPa (詳細については選択表を参照) |
| 圧力モード | 絶対値,計量値,マイナス |
| 出力信号 | 4 〇20mA,0 〇5VDC |
| 電力供給範囲 | 9°32VDC |
| 介質温度 | -40°Cから85°C |
| 時間通り | 20ms |
| 応答頻度 | アナログ信号出力 ≤ 20Hz |
| 精度クラス | 0.5%FS (繰り返し可能性≤0.035%FS,ヒステレシス≤0.05%FSを含む) 基準条件: 温度15~25°C,大気圧86~106kPa,湿度45~75%RH |
| 温度補償 | -10°Cから70°C |
| 安定したパフォーマンス | ± 0.2% FS/年 |
| 温度変動 | ±0.02%FS/°C (温度補償) |
| 保護程度 | IP67 注:上記の保護レベルは,完了後に達成された電気接続を指し,また電気接続プラグに依存します. |
| 耐久性 | 10×106回 (下から上までの周期) |
| 総重量 | ≈60g |
| 最大出力 | ≤0.02Us ((W) 注:Us=電源電圧 |
| 決議 | 0.02%FS |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | 負荷 ≤ {(Us-7.5) ÷0.02}Ω(Us=電源電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH ((冷却なし,冷却なし) |
| 超圧と吹き飛ばし | |
| 過負荷圧 | 200%FS,200%FS,200%FS300kPa,480kPa,750kPa,800kPa1.2MPa 2MPa,3MPa,5MPa |
| 爆発圧 | 500%FS,500%FS,400%FS,600kPa,900kPa1.25MPa,2MPa,3MPa,5MPa 9MPa12.5MPa |
| 総材料 | |
| 隔膜 | 316L不?? 鋼 (測定対象物質との接触) |
| プロセス接続 | 304不?? 鋼 (測定対象物質との接触) |
| 囲い | 鉄鋼 304 |
| 螺紋シール | フロアンの粘着剤 (測定される媒体との接触) |
| コネクタ | ABS エンジニアリングプラスチック |
| ケーブル | φ3.2 ポリウレタン遮蔽ケーブル |
| 機械的安定性 | |
| 地震性能 | 20g ((20... 2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に準拠する |
| 電気保護 | |
| ショート・サーキット保護 | 永続的 |
| 反極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 出力最小4mA 最大20mA |
| 0-5VDC | 出力最小0.001VDC,出力最大5VDC |
