| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ91EY |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | 0~4~40MPa | 生産量: | 4~20mA |
|---|---|---|---|
| 電源: | 9~28Vdc | 精度: | 0.5%FS |
| 名前: | 圧力トランスミッターセンサー |

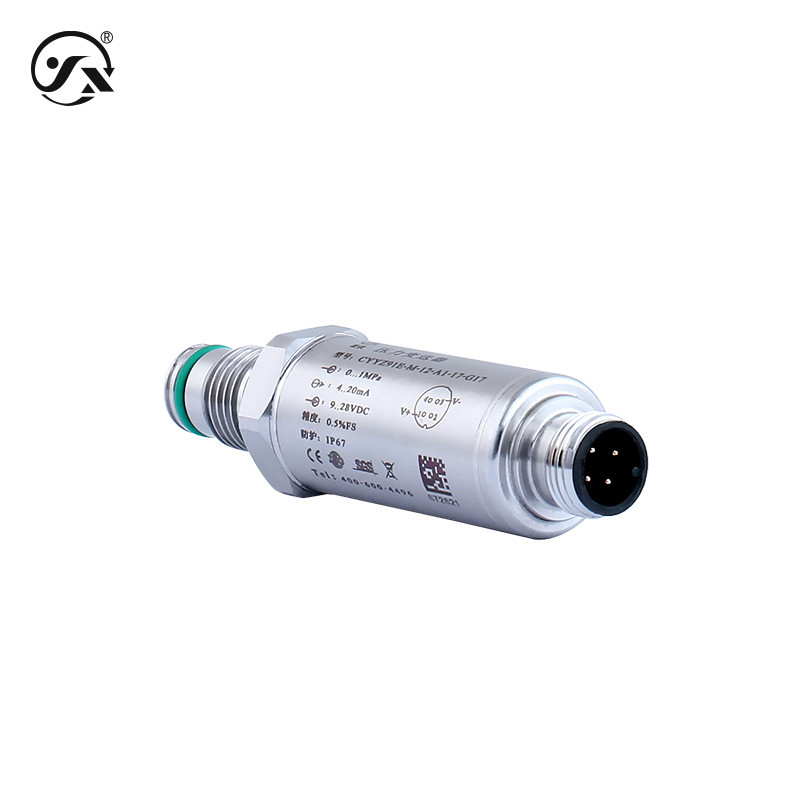

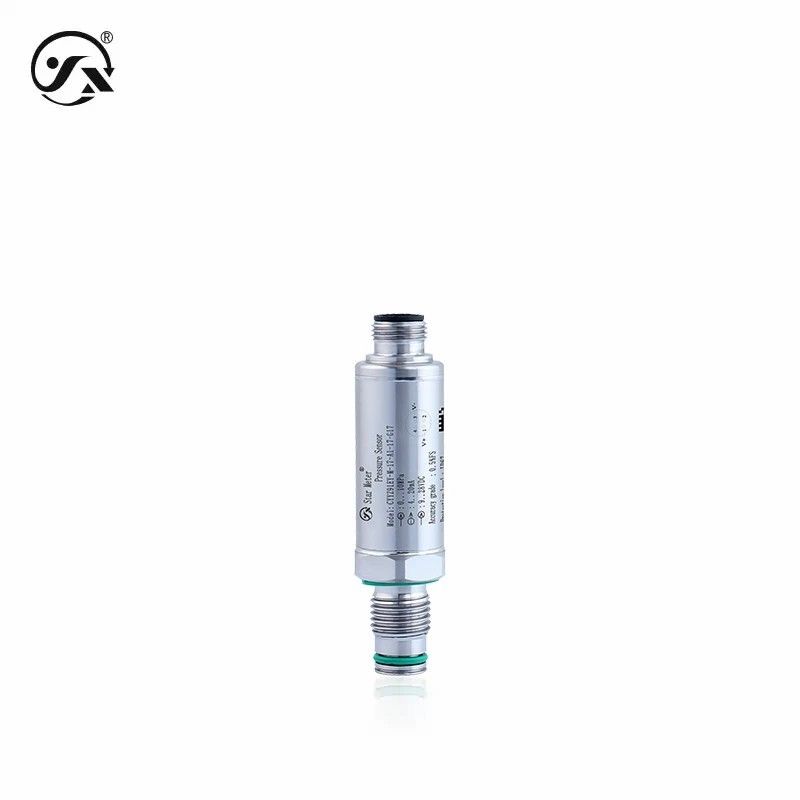

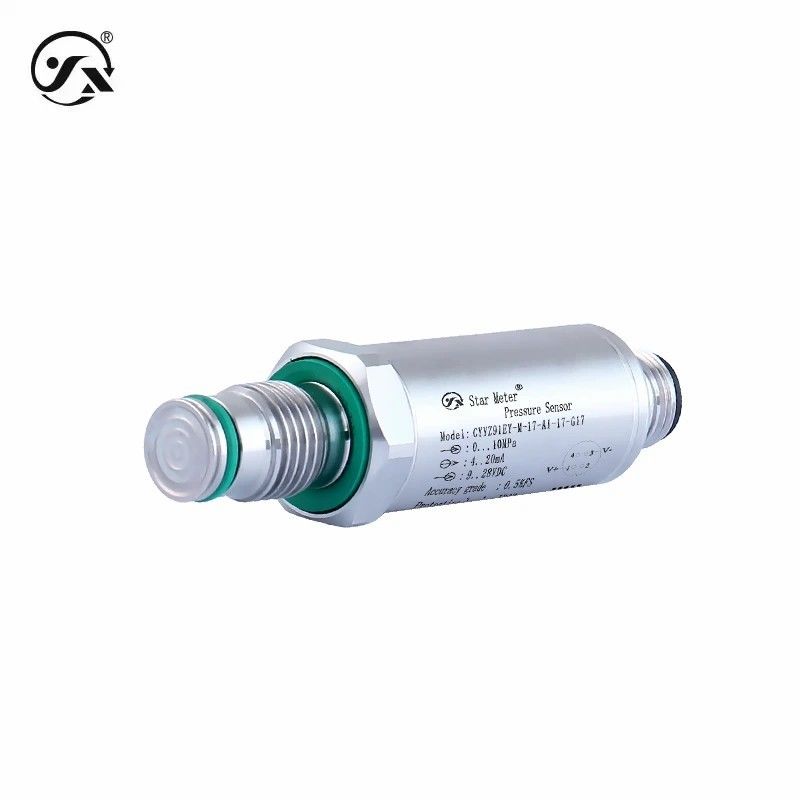

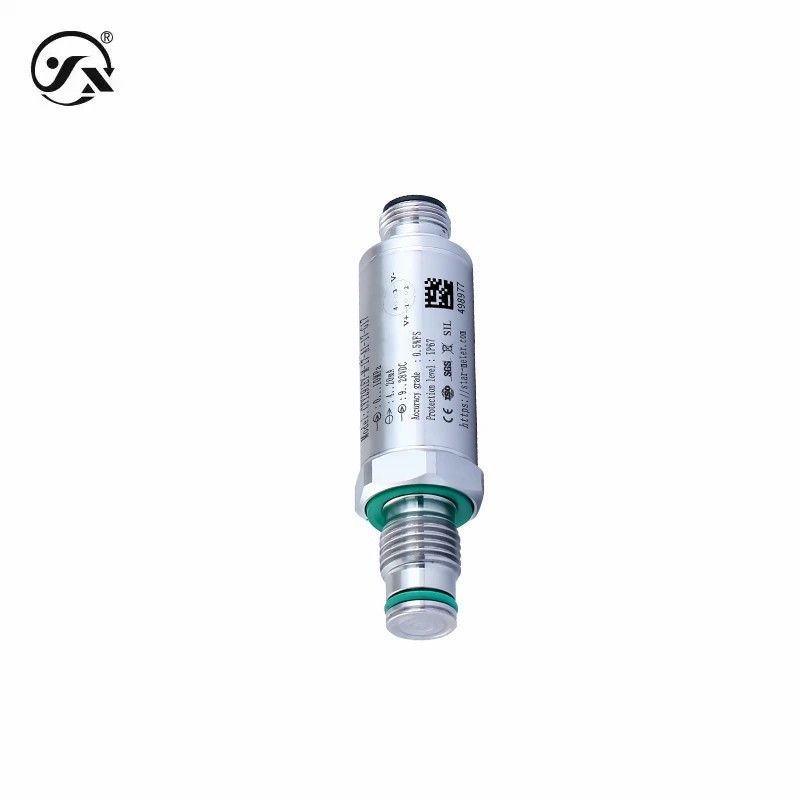

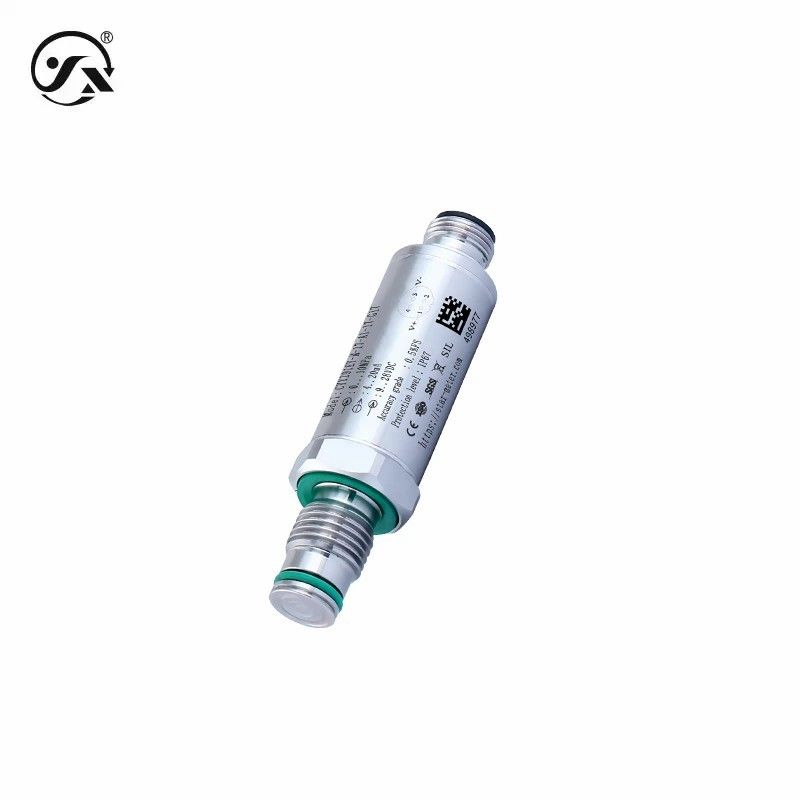

CYYZ91EY コンパクト圧力トランスミッタは,粘着,結晶化,混合汚染等を測定するために設計されています.効果的にインパルス穴の阻塞を防ぐためにフラット膜設計が採用されています. プロセス接続は,線の下端の半径密封方法を採用し,測定媒体は接続線から効果的に隔離されます.糸付き接続の粘着と混合汚染が避けられます. コンパクトな構造と小サイズで,設置スペースが限られている工業機器などに適しています.内部密封処理により,抗振動と抗冷却の利点があります.
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 圧力範囲 | 0°4°40MPa |
| 圧力モード | 密封圧 (絶対圧101.3kPaでの零点) |
| 出力信号 | 4×20mA |
| 電力供給範囲 | 9°28VDC |
| 中気温 | -40 〜120°C |
| オンする時間 | 20ms |
| 反応の頻度 | アナログ信号出力 ≤ 20Hz |
| 精度クラス | 0.5%FS (繰り返し可能性≤0.035%FS,ヒステレシス≤0.05%FSを含む) 基準条件: 温度15~25°C,大気圧86~106kPa,湿度45~75%RH |
| 温度補償 | -10°Cから70°C |
| 安定したパフォーマンス | ±0.2% FS/年 |
| 温度変動 | ±0.02%FS/°C (温度補償範囲内) |
| 侵入防止 | IP67 注:上記保護度 は,電源接続が完了したときの電源接続を指し,電源接続プラグにも依存します. |
| 耐久性 | 1X106サイクル (低範囲から高範囲までのサイクル数) |
| 総重量 | ≈60g |
| 最大出力 | ≤0.02Us(W) 注:Us=電源電圧 |
| 決議 | 0.02%FS |
| 負荷特性 | |
| 現在のタイプ | 電流タイプ:負荷 ≤{(Us-7.5) ÷0.02}Ω (Us=電源電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 過負荷能力 | |
| 過負荷圧 | 200%FS,150%FS |
| 爆発圧 | 500%FS,400%FS,300%FS |
| 総材料 | |
| 隔膜 | 316L不?? 鋼 (測定対象物との接触) |
| プロセス接続 | 304不?? 鋼 (測定対象物との接触) |
| 囲い | 鉄鋼 304 |
| コアシール | 観測された圧力と破裂図 (測定対象の媒体との接触) |
| オーリング | フロアグリー (測定対象物質と接触) |
| ED CIRCLE | フロアグリー (測定対象物質と接触) |
| コネクタ | ABS エンジニアリングプラスチック |
| 機械的安定性 | |
| 振動抵抗 | 10g ((20... 2000Hz) IEC60068-2-6規格に従って |
| 衝撃抵抗: | 500g/msは,IEC60068-2-27規格を満たしている |
| 電気保護 | |
| ショート・サーキット保護 | 永遠 |
| 反極性保護 | 損傷はないけど 作業はない |
| 断熱抵抗 | ≥100MΩ 500VDC |
| ダイレクト力: | 500VAC |
| 出力制限 | |
| 生産量は最小です | 4mA |
| 輸出は最大です | 20mA |
