| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CYYZ36CY |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | 0~1MPa~110MPa | 生産量: | 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC |
|---|---|---|---|
| 電源: | 9~28VDC, 15~28VDC, 13~28VDC, 15~24VDC | 精度: | 0.5%FS |
| 名前: | 圧力トランスミッターセンサー | ||
| ハイライト: | 粘土型圧力トランスミッター,CYYZ36C 圧力トランスミッター,圧力トランスミッター 0.5%FS |
||

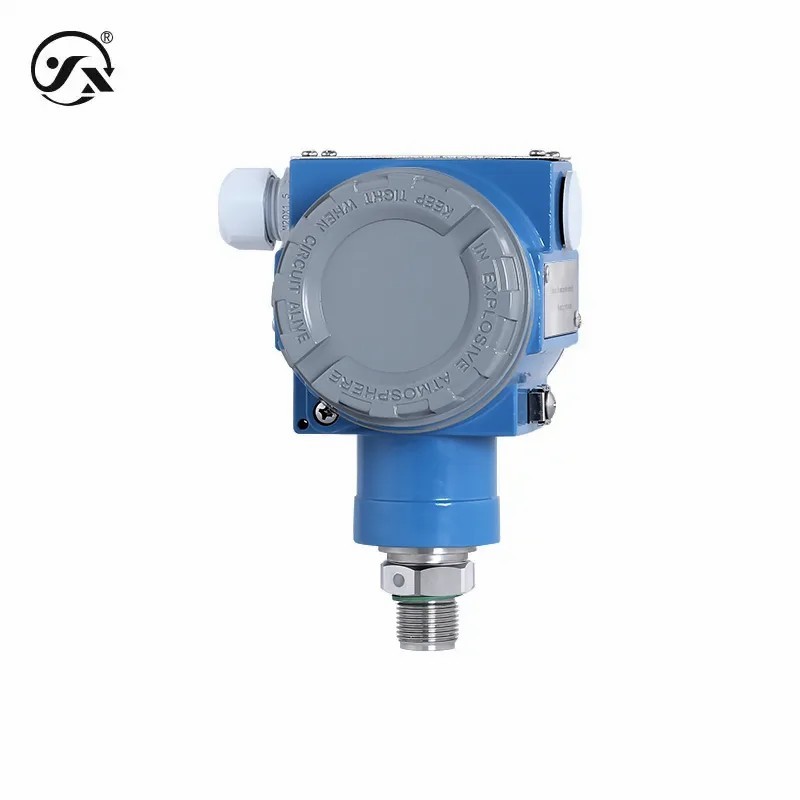

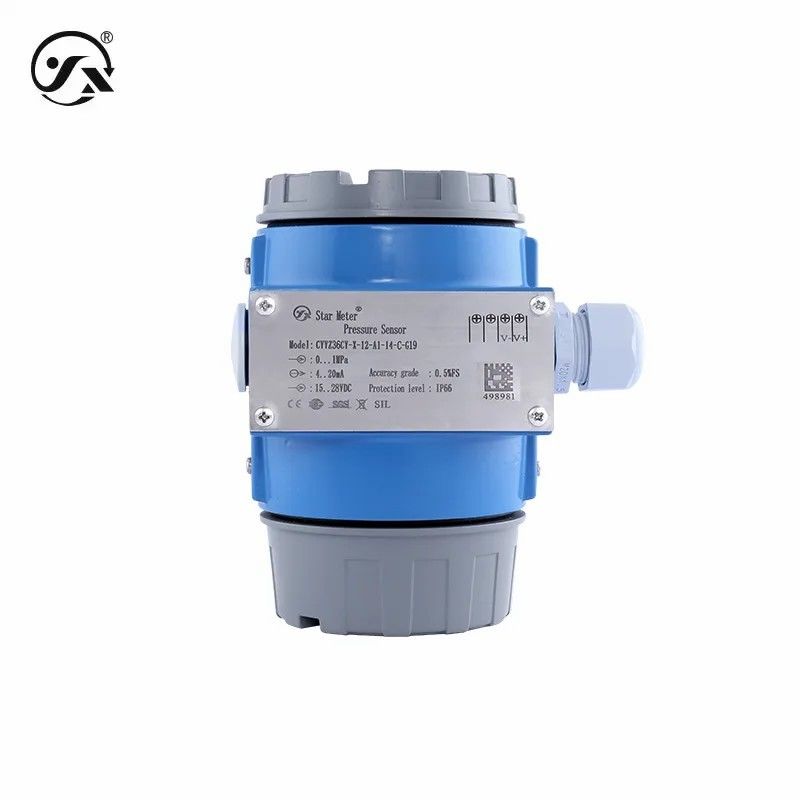

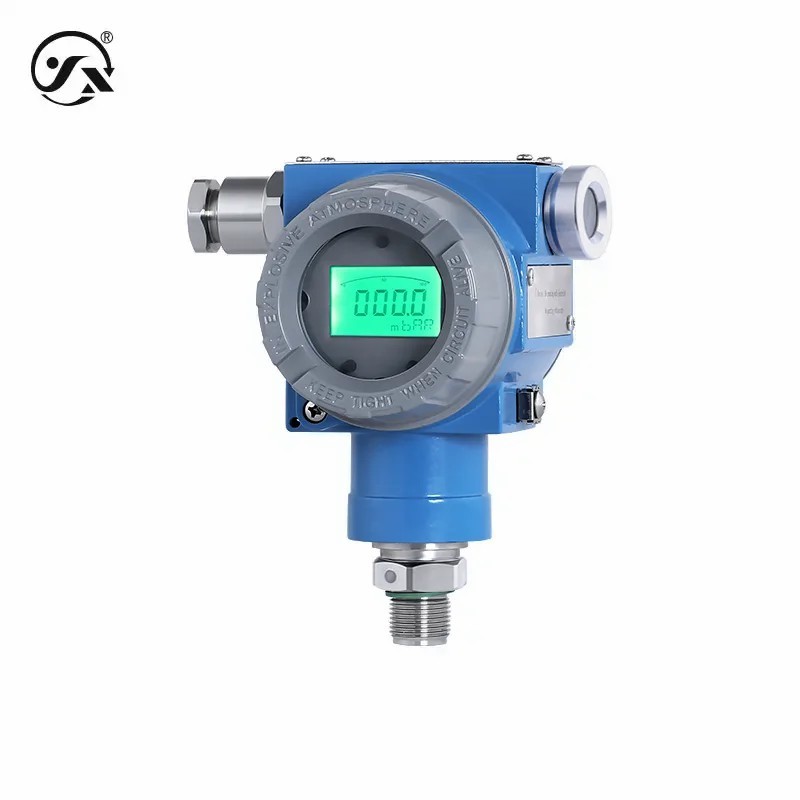

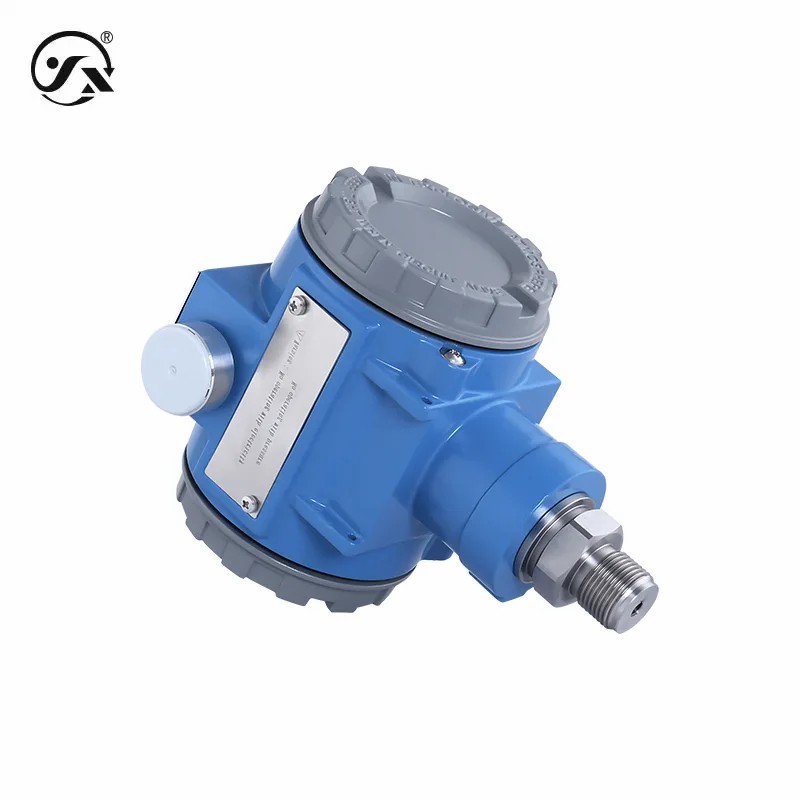

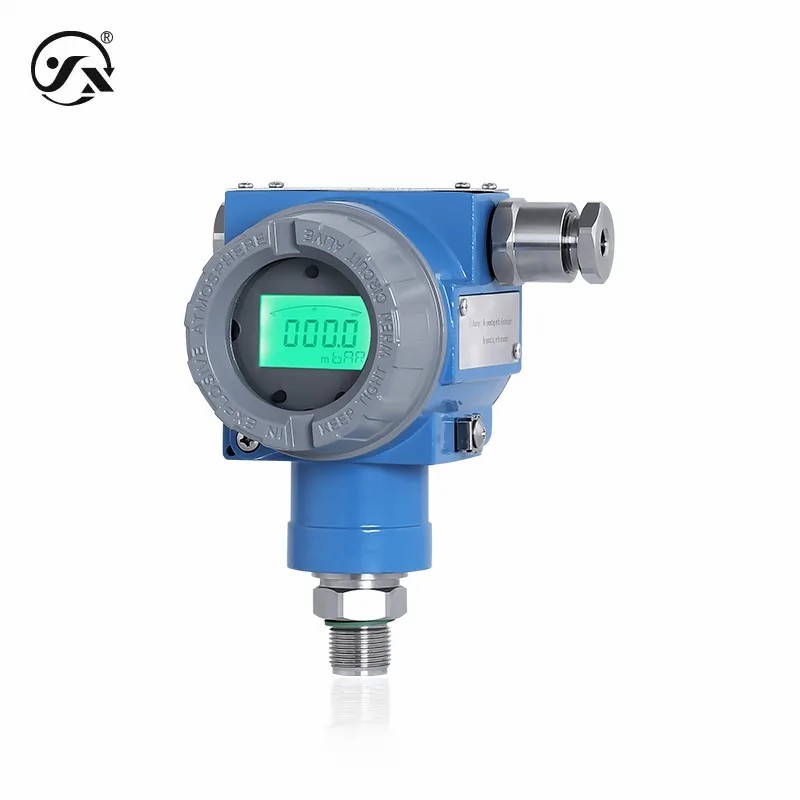

CYYZ36CY泥型圧力伝達器範囲 0~1MPa~110MPa 石油採掘 建設工学 精度 0.5%FS
CYYZ36CYスラーリ型圧力トランスミッタは,慎重に設計され,振動,高圧の頻繁な衝撃,固体砂の衝撃,および磨きに耐えるため,泥の測定に適しています.原油爆発防止の機能オプションは,本質的に安全なタイプ,塵の本質的に安全なタイプ,防火型,防火型,HARTプロトコルの通信も選択できます費用対効果が高く
| 基本パラメータ | |
| 測定媒体は | スラム,原油,湿った土等 (接触材料と互換性) |
| 圧力範囲 | 0~1MPa~110MPa (詳細については範囲選択表を参照) |
| 圧力モード | 測定圧,密封圧 |
| 精度クラス | 0. 5%FS |
| 介質温度 | -40°Cから85°C |
| 時間通り | 20ms |
| 安定したパフォーマンス | ± 0.1% FS/年 |
| 温度補償 | -10°Cから70°C |
| 温度変動 | ±0.01%FS/°C (温度補償範囲) ±0.05%FS/°C (温度補償範囲外) |
| EX型 | 耐火性 Ex db II.C T6 Gb 耐火性 塵タイプ Ex tb IIIC T80°C Db
本質的に安全 Ex ia II.C T6 Ga (4~20mA/4~20mA HART出力のみ) |
| 保護程度 | IP66 注:上記の保護レベルは,電気接続が完了した後で達成された電気接続を指します. |
| 耐久性 | 1X106回 (下から上までのサイクル数) |
| 応答頻度 | アナログ信号出力≤30Hzデジタル信号出力≤5Hz HART通信 ≤10Hz |
| 総重量 | ディスプレイなし≈1.25kg ディスプレイで≈1.4kg |
| 決議 | アナログ出力0.01%FS,デジタル出力0.05%FS |
| 時間通り | 20ms |
| 出力 | |
| 4~20mA | 9~28VDCのディスプレイなし,15~28VDCのディスプレイで,本質的に安全なタイプ:15~24VDC |
| RS485 | ディスプレイ付き/非表示: 9~28VDC |
| 0°10VDC | ディスプレイ付き/非表示: 15~28VDC |
| 0°5VDC | ディスプレイ付き/非表示: 9~28VDC |
| 1 〜 5VDC | ディスプレイ付き/非表示: 9~28VDC |
| 4×20mA ハート | ディスプレイ付き/無表示: 13~28VDC,本質的に安全なタイプ: 15~24VDC |
| 最大出力 | |
| 4~20mA | はい/無表示: ≤0.02Us ((W) |
| RS485 | ディスプレイ: ≤0.02Us ((W),ディスプレイなし≤0.015Us ((W) |
| 0°10VDC | ディスプレイ: ≤0.02Us (W),ディスプレイなし≤0.008Us (W) |
| 0°5VDC | ディスプレイ: ≤0.02Us (W),ディスプレイなし≤0.008Us (W) |
| 1 〜 5VDC | ディスプレイ: ≤0.02Us (W),ディスプレイなし≤0.008Us (W) |
| 4×20mA ハート | はい/無表示: ≤0.02Us ((W) |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | ディスプレイ負荷なし ≤ {(US-7.5) ×0.02}Ω ディスプレイ負荷≤{(US-12)÷0.02}Ω (US=電源電圧) |
| HART電流タイプ | 負荷 ≤ {(Us-12)÷0.02}Ω(Us=電源電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH ((冷却なし,冷却なし) |
| 超圧と吹き飛ばし | |
| 過負荷圧 | 200%FS,150%FS |
| 爆発圧 | 500%FS,400%FS,300%FS |
| 総材料 | |
| 隔膜 | 316ステンレス鋼 (測定対象物質との接触) |
| プロセス接続 | 316ステンレス鋼 (測定対象物質との接触) |
| 囲い | 鋳型アルミニウム |
| シール | 観測された圧力と噴射図 (測定される介質との接触) |
| 画面を表示する | ≈ 6mm 防爆ガラス |
| 機械的安定性 | |
| 地震性能 | 10g ((20... 2000Hz) は,IEC60068-2-6規格に準拠しています |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に準拠する |
| 電気保護 | |
| ショート・サーキット保護 | 永続的 |
| 反極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 出力最小4mA 最大20mA |
| RS485 | 最低出力0 最大出力2000 |
| 0°10VDC | 出力最小0.001VDC,出力最大10VDC |
| 0°5VDC | 出力最小0.001VDC,出力最大5VDC |
| 1 〜 5VDC | 出力最小0.001VDC,出力最大5VDC |
| 4〜20mA HART | 出力最小3.8mA 最大22mA |
