| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CWDZ71CY |
| 範囲: | -50〜200°C, -200〜100°C | 生産量: | 4×20mA, 4×20mA HART, RS485, Pt100 (1/3Bレベル) |
|---|---|---|---|
| 電源: | 電気回路は,電源が電源を回転するときに,電源が回転するときに,電源が回転するときに,電源が回転するときに,電源が回転するときに,電源が回転するときに, | 精度: | 0.25%FS、0.5%FS |
| ハイライト: | 耐腐食温度伝達器,スプリット温度トランスミッター,爆発防止温度送信機 |
||

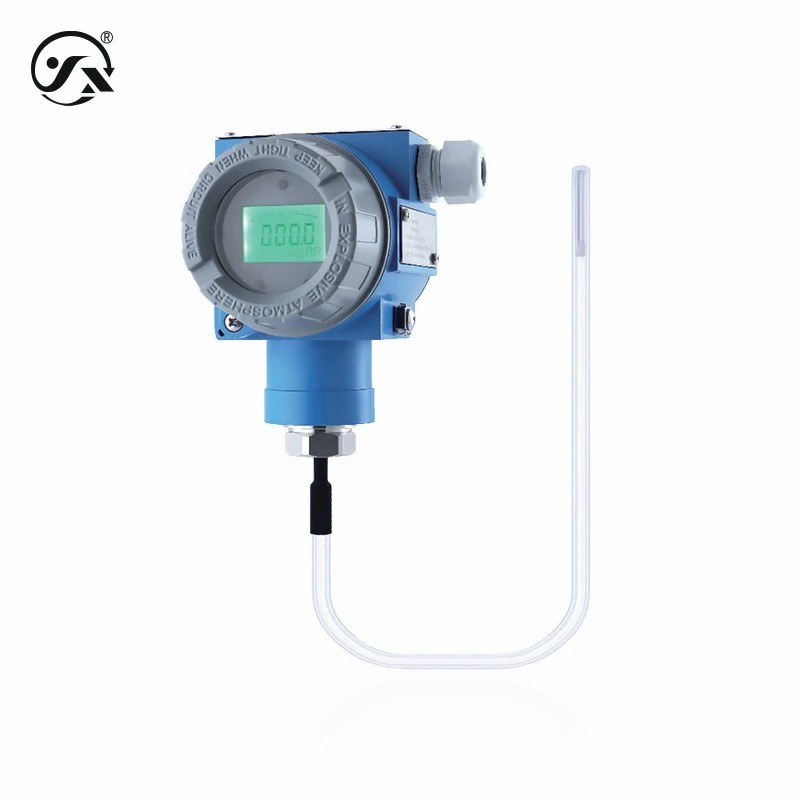

CWDZ71CY 耐腐食性・爆発性・スプリント温度送信機は,腐食性液体・ガスの温度を測定するために慎重に設計され,適しています.防爆とHARTプロトコルの通信オプション費用対効果が高く
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 測定範囲 | -50〜200°C,200〜100°C |
| 測定要素 | 1*Pt100 ((1/3Bグレード) |
| 応答時間 | 18s (IEC60751 に準拠し,風速0.4m/s,10°Cステップ) |
| 安定したクラス="情報"性能 | ±0.1%FS/年 |
| 防爆型 | 本質的に安全なタイプ Ex ia IIC T6 Ga (電流出力のみ) 固有の安全性のある塵 Ex ia IIIC T85°C Da (電流出力のみ) 注/本質的に安全な電源は,安全障壁または本質的に安全な電源によって供給されなければならない. |
| 接続時間 | 400ms |
| 保護レベル | IP66 Probe IP68 Note/Protection level は,電気接続が完了した後で達成されるレベルを指します. |
| 総重量 | ディスプレイ付き ≈ 1.4kg ディスプレイなし ≈ 1.25kg |
| 精度レベル | 0.25%FS,0.5%FSメーター精度0.05%FS (バックライト付きLCD) |
| 決議 | アナログ出力0.02%FS,デジタル出力0.1°C |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | ディスプレイ負荷なし ≤ {(Us-7.5) ÷ 0.02} Ω ディスプレイ負荷 ≤ {(Us-12) ÷ 0.02} Ω (Us =電源電圧) |
| HART 電流タイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (凝縮も凝縮も不要) |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 2.5mA~26mA |
| RS485 | 0~3500/7000 |
| 4〜20mAHART | 3.8mA~22mA |
| 総材料 | |
| 殻 | 鋳型アルミニウム |
| 画面を表示する | ≈6mm 防爆ガラス |
| ショー | バックライトなしのLCDディスプレイ |
| 探査材 | |
| 304型ステンレスシール | ニトリルゴム |
| ケーブル | PTFE遮蔽補償ケーブル (φ3.2mm) |
| 防腐管 | FEPポリフッロアインエチレンプロピレン 温度耐性 -200~200°C (測定媒体の接触) |
| 機械的安定性 | |
| 振動抵抗 | 10g (20...2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | IEC60068-2-27規格に従って500g/ms |
