| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CWDZ71Y |
| 測定範囲: | -50〜200°C, -200〜100°C | 出力型: | 4~20mA,RS485,PT100,0~10VDC,0~5VDC,1~5VDC |
|---|---|---|---|
| 供給電圧: | 9~36VDC,12~36VDC | 正確さのレベル: | 0.25%FS、0.5%FS |
| ハイライト: | スプリット温度トランスミッター,温度伝達器 腐食防止 |
||

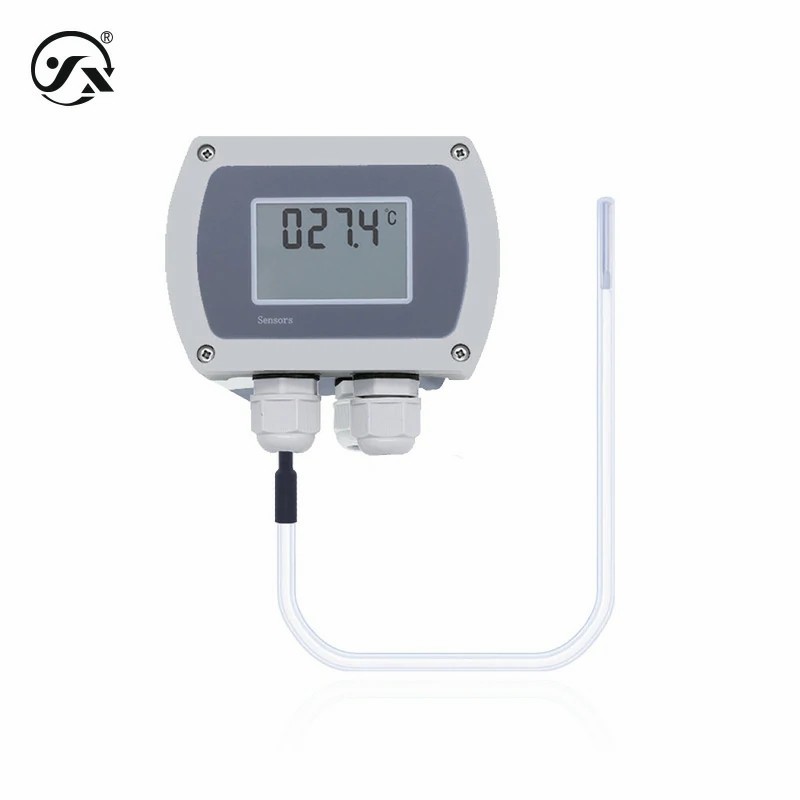

CWDZ71Y防腐分裂温度伝達器は設計が良く,ディスプレイと無関係で腐食性液体やガスの温度を測定するのに適しています.
| 基本パラメータ | |
| 測定媒体は | 液体またはガス (接触材料と互換性) |
| 測定範囲 | -50〜200°C,200〜100°C |
| 出力信号 | 4×20mA,RS485,Pt100,0×10VDC,0×5VDC,1×5VDC |
| 測定要素 | 1*Pt100 ((1/3Bグレード) |
| 応答時間 | 18s (IEC60751 に準拠し,風速0.4m/s,10°Cステップ) |
| 安定したクラス="情報"性能 | ±0.1%FS/年 |
| 接続時間 | 400ms |
| 保護レベル | IP65 Probe IP68 Note/Protection level は,電気接続が完了した後で達成されるレベルを指します. |
| 総重量 | ディスプレイ付き ≈ 150g ディスプレイなし ≈ 130g |
| 精度レベル | 0.25%FS,0.5%FS |
| 決議 | アナログ出力0.02%FS,デジタル出力0.1°C |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | 負荷 ≤{(Us-7.5) ÷0.02}Ω (Us=電源電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (凝縮も凝縮も不要) |
| 電気保護 | |
| 短回路保護 | 永続的な |
| 逆極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 4mA~20mA |
| RS485 | 0~1500 |
| 0°10VDC | 0.001VDC~10VDC |
| 0°5VDC | 0.001VDC~5VDC |
| 1 〜 5VDC | 0.001VDC~5VDC |
| 総材料 | |
| 殻 | ABS エンジニアリングプラスチック |
| キャベルのロックヘッド | ナイロン (鎖線直径4〜6mm) |
| ショー | バックライトなしのLCDディスプレイ |
| 探査材 | 304 ステンレス |
| シール | ニトリルゴム |
| ケーブル | PTFE遮蔽補償ケーブル (φ3.2mm) |
| 防腐管 | FEPポリフッロアインエチレンプロピレン 温度耐性 -200~200°C (測定媒体の接触) |
| 機械的安定性 | |
| 振動抵抗 | 10g (20...2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/ms,IEC60068-2-27規格に従って |
