| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CWDZ22Y |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | -50~100°C、50~260°C | 生産量: | 4~20mA、RS485、PT100、0~10VDC、0~5VDC、1~5VDC |
|---|---|---|---|
| 電源: | 9~28VDC、12~28VDC | 精度: | 0.25%FS、0.5%FS |
| 名前: | スプリット温度トランスミッター | ||
| ハイライト: | CWDZ22 スプリット温度トランスミッター,分裂温度トランスミッター 4-20ma |
||
CWDZ22Y スプリット温度トランスミターの測定範囲 -50°C~100°C~50°C~260°C 精度クラス 0.25%FS0.5%FS 一般産業

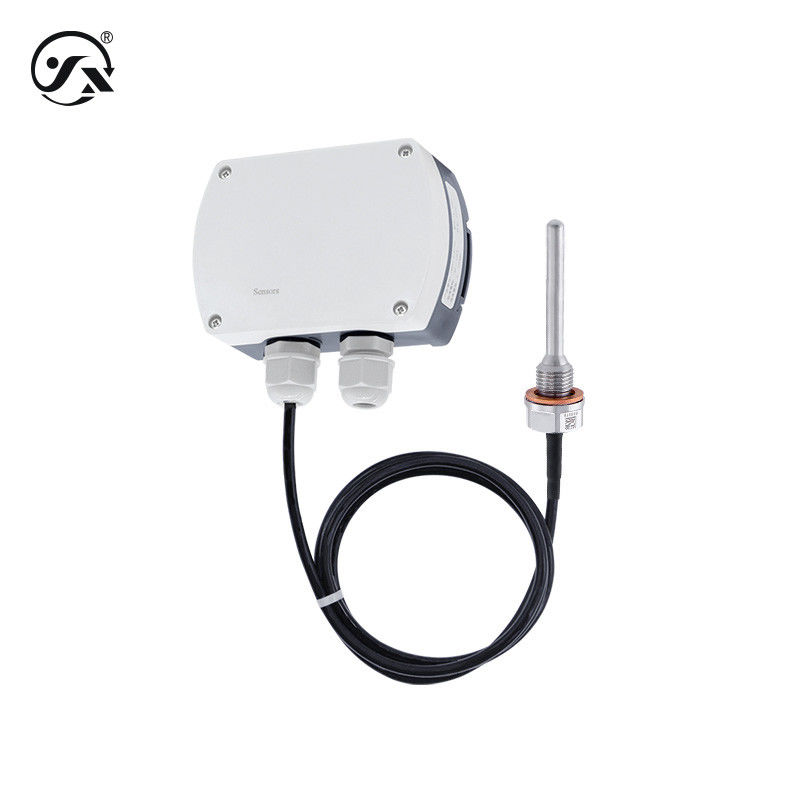

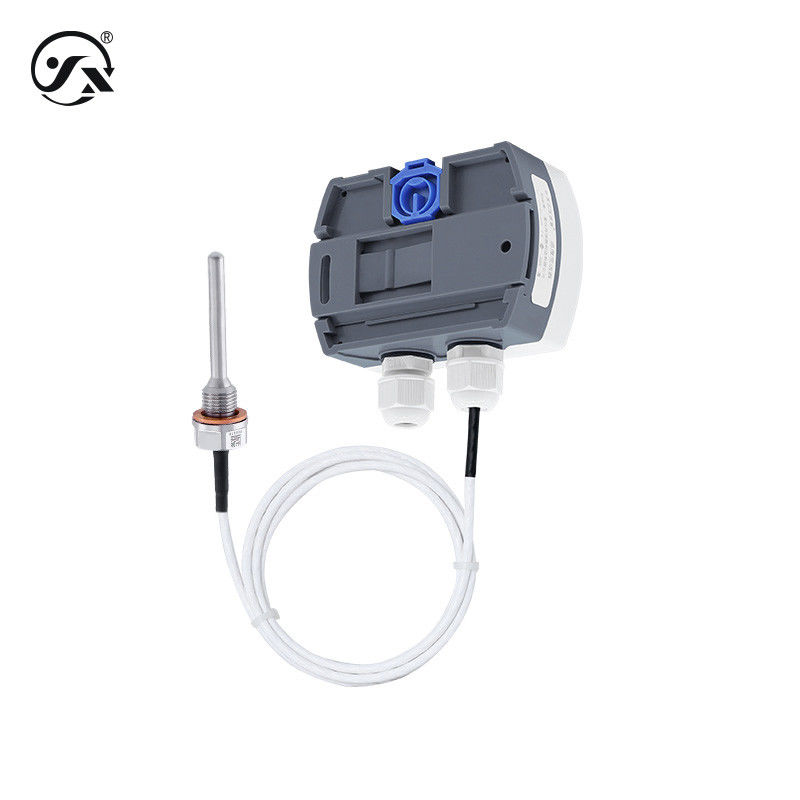

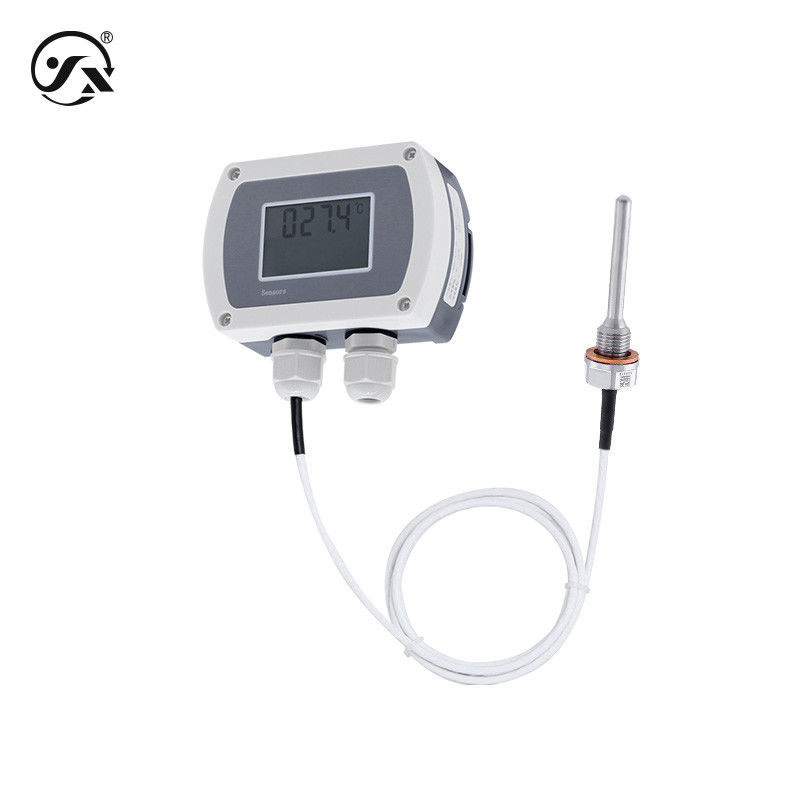

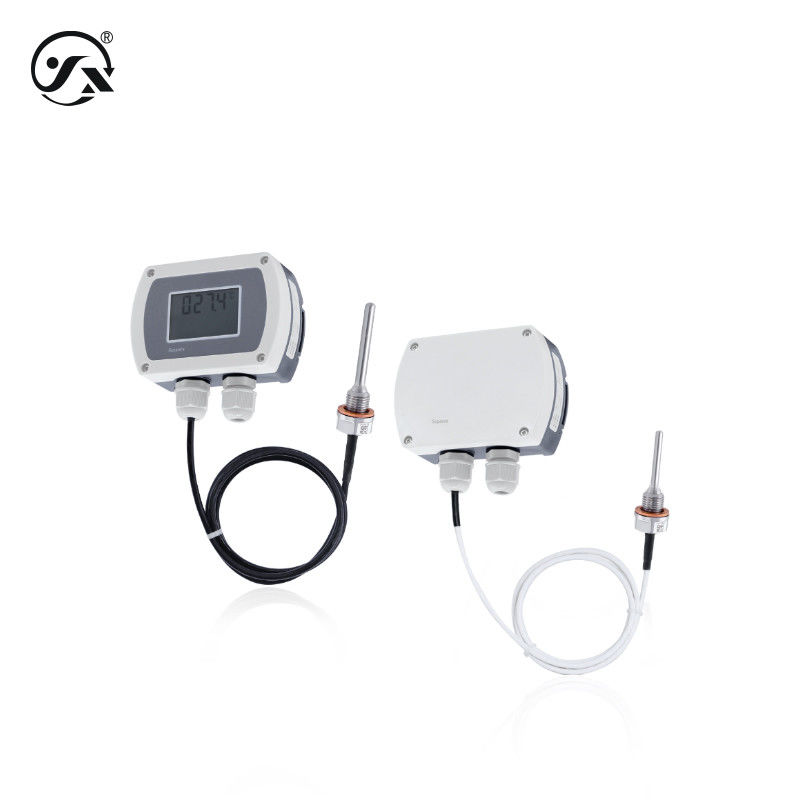

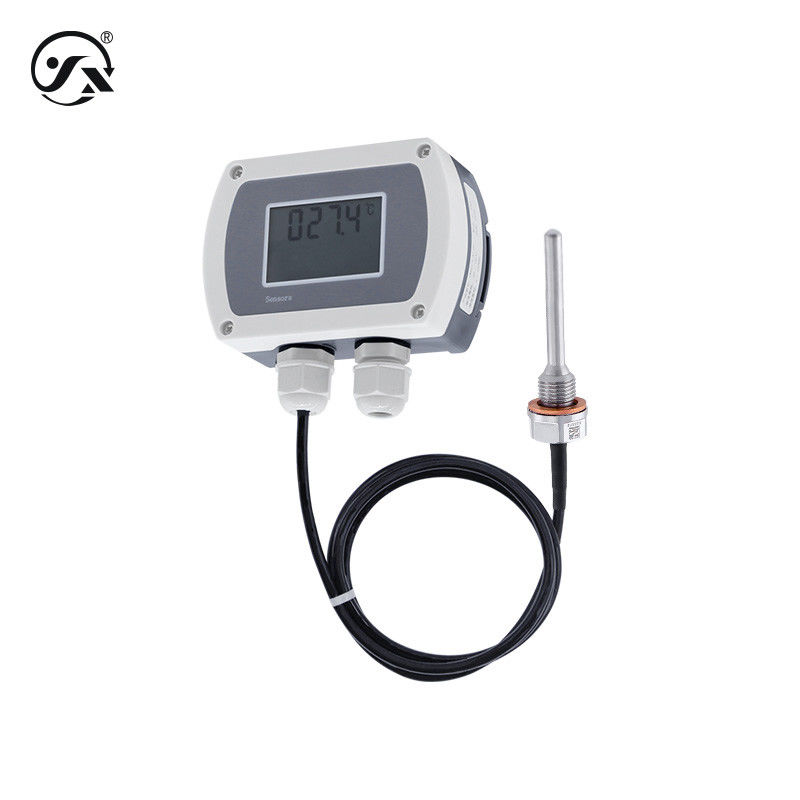

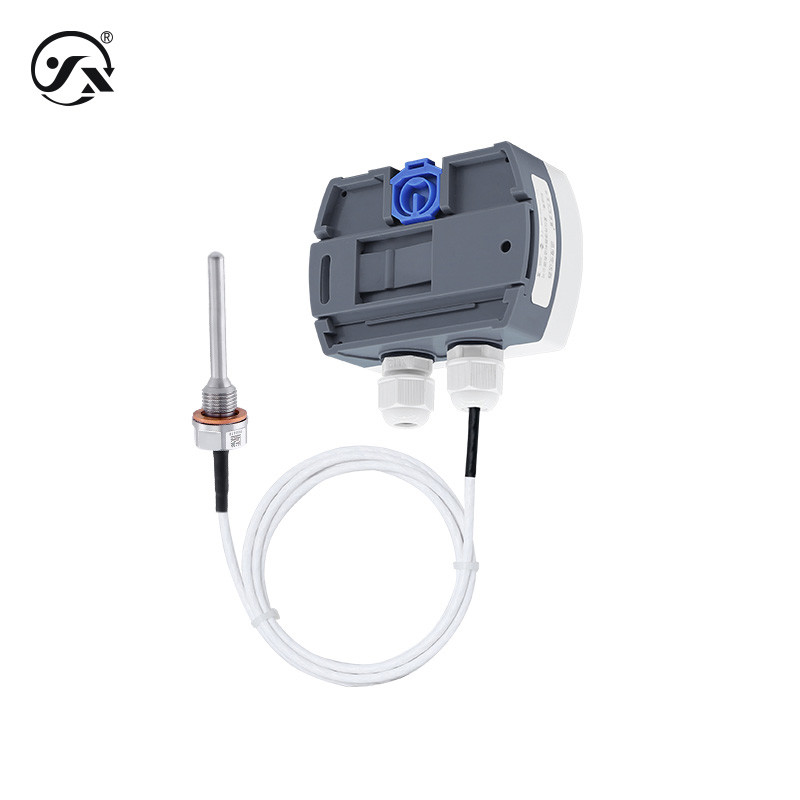

CWDZ22Y分割温度送信機は,ガス,液体,固体の温度を測定するために設計されています.ディスプレイと無用で利用できます.
| 基本パラメータ | |
| 測定媒体は | 固体,液体またはガス (接触材料と互換性) |
| 測定範囲 | -50°C~100°C~50°C~260°C |
| 出力信号 | 4~20mA,RS485,Pt100,0~10VDC,0~5VDC,1~5VDC |
| 測定セル | 1*Pt100 (クラス1/3B) |
| 応答時間 | 18s (IEC60751によると,風速0.4m/s,10°Cステップ) |
| 安定したパフォーマンス | ± 0.1% FS/年 |
| 時間通り | 400ms |
| 保護程度 | IP65 検知器 IP68 注: 電気接続が完了した後で保護度が達成されます. |
| 耐久性 | 1X106回 (下から上までのサイクル数) |
| 総重量 | ディスプレイ付き≈ 150g ディスプレイなし≈ 130g 探査機G1/4 男性糸≈ 36g (挿入深さ30mm) 探査機G1/2,M20*1.5 男性糸≈ 78g (挿入深さ30mm) 注: 挿入深さの10mm増加ごとに,重量は1g増加します. |
| 精度クラス | 0.25%FS0. 5%FS |
| 決議 | アナログ出力0.02%FS,デジタル出力0.1°C |
| 出力 | |
| 4~20mA | 9°28VDC |
| RS485 | 9°28VDC |
| 0°10VDC | 12°28VDC |
| 0°5VDC | 9°28VDC |
| 1 〜 5VDC | 9°28VDC |
| 最大出力 | |
| 4~20mA | ≤0.02Us ((W) |
| RS485 | ≤0.015Us ((W) |
| 0°10VDC | ≤0.015Us ((W) |
| 0°5VDC | ≤0.015Us ((W) |
| 1 〜 5VDC | ≤0.015Us ((W) |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | 負荷 ≤{(Us-7.5) ÷0.02}Ω (US=電源電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH ((冷却なし,冷却なし) |
| 総材料 | |
| 囲い | ABS エンジニアリングプラスチック |
| キャベルのロック | ナイロン (鎖線直径4~6mm) |
| ディスプレイ | バックライトのないLCDLCDディスプレイ |
| 探査材 | 鉄鋼 304 |
| シール | ニトリルゴム |
| ケーブル | PTFE遮蔽補償ケーブル (φ3.2mm) 温度抵抗 -50~260 °Cポリウレタン遮蔽補償ケーブル (4.7mm) 温度抵抗 -50~100 °C |
| 機械的安定性 | |
| 地震性能 | 10g ((20... 2000Hz) は,IEC60068-2-6規格に準拠しています |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格に準拠する |
| 電気保護 | |
| ショート・サーキット保護 | 永続的 |
| 反極性保護 | 損傷はないが 機能していない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 出力最小4mA 最大20mA |
| RS485 | 出力最小0出力最大1500 |
| 0°10VDC | 出力最小0.001VDC,出力最大10VDC |
| 0°5VDC | 出力最小0.001VDC,出力最大5VDC |
| 1 〜 5VDC | 出力最小0.001VDC,出力最大5VDC |
