| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Star merter |
| モデル番号: | CWDZ15CY |
| 最小注文数量: | 1pc |
| 価格: | negotiable |
| 支払条件: | T/T |
| 供給の能力: | 30000枚/月 |
| 範囲: | -50~300°C (詳細については範囲パラメータ選択表を参照) | 生産量: | 4~20mA,4~20mA HART,RS485,Pt100 (1/3Bレベル) |
|---|---|---|---|
| 電源: | 9~32VDC,13~32VDC,15~32VDC,15~24VDC | 精度: | 0.25%FS、0.5%FS |
| 名前: | ユニバーサル温度トランスミッター | ||
| ハイライト: | CWDZ15C ユニバーサル温度トランスミッター,工業用 普遍的な温度伝達器,工業用温度伝達器 0.25%FS |
||

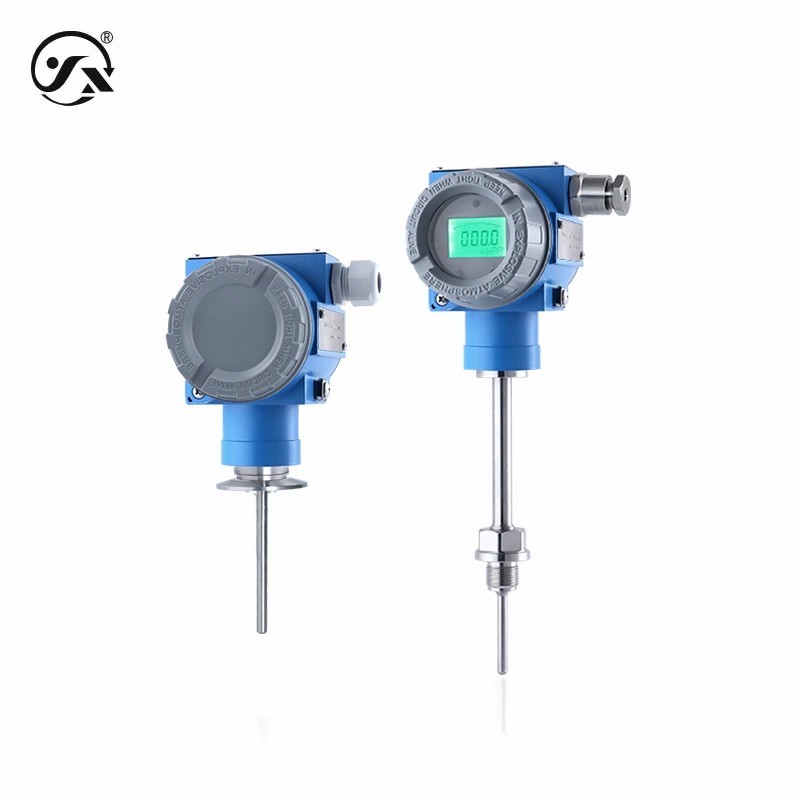

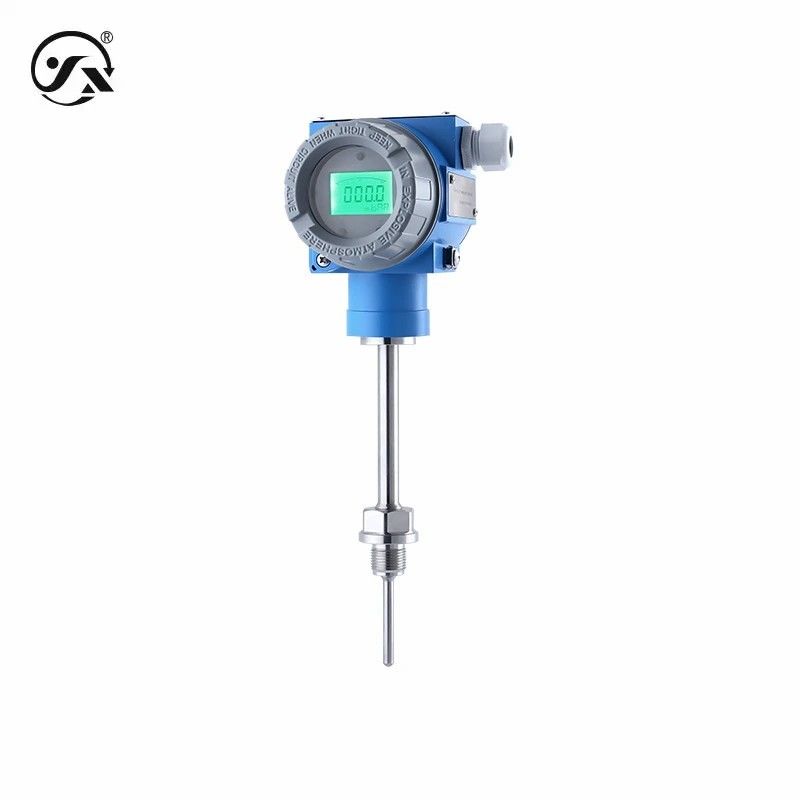

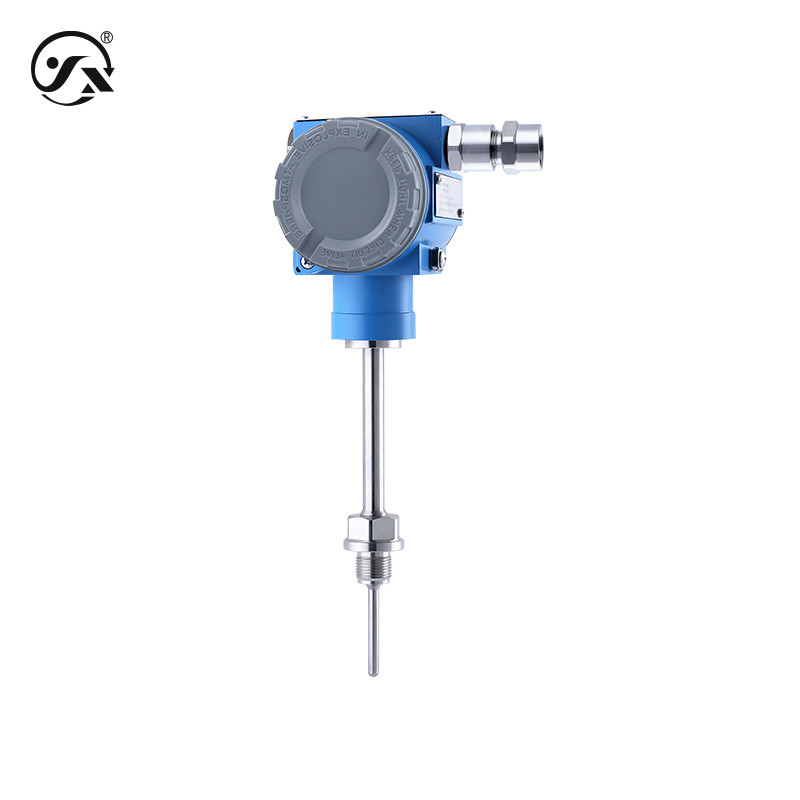

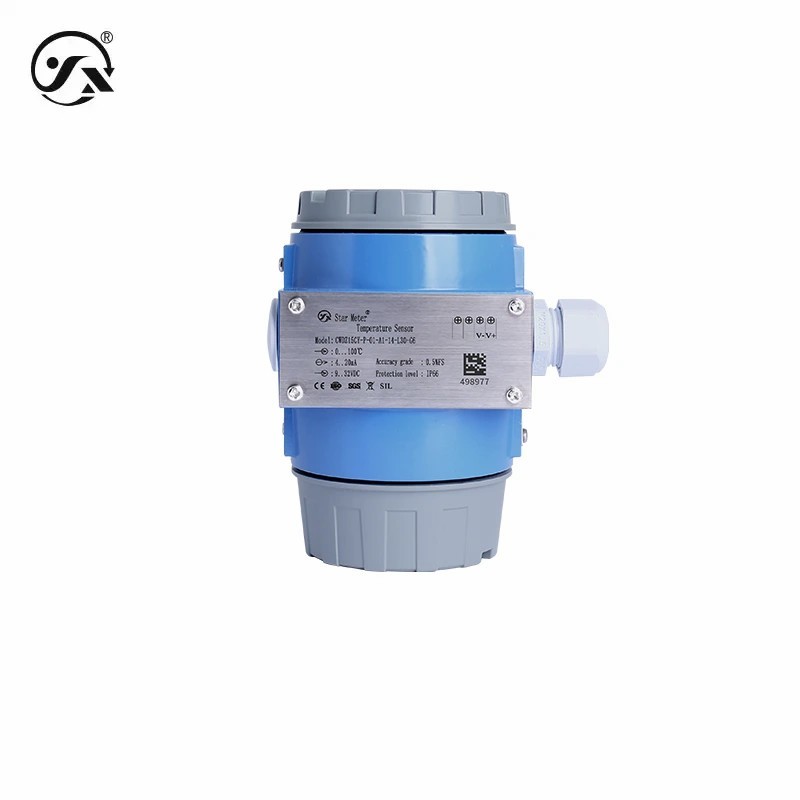

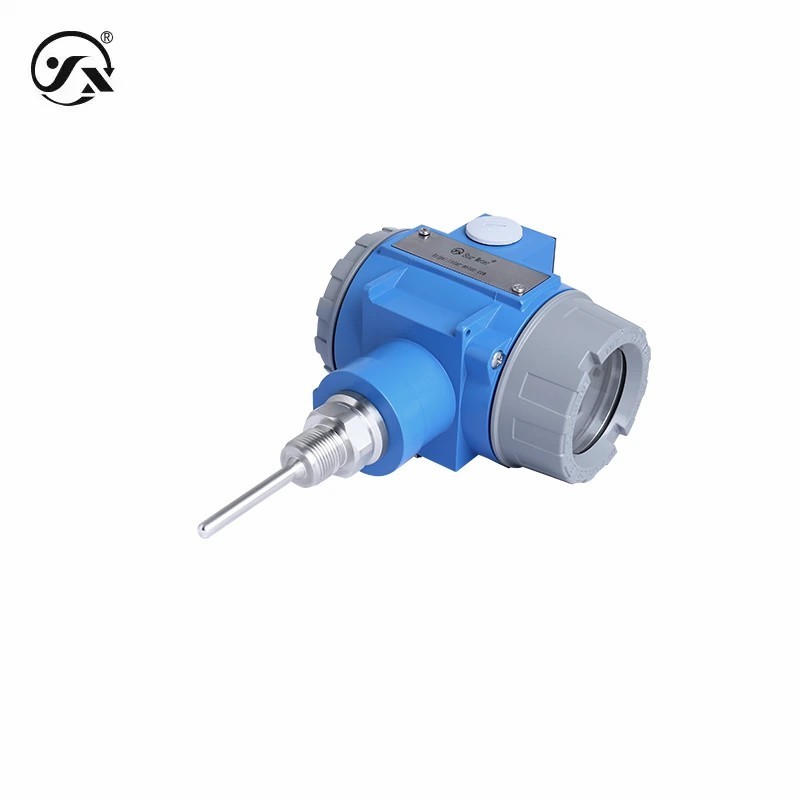

CWDZ15CY 汎用温度伝達器 測定範囲 -50~300°C 様々な産業分野で広く使用
CWDZ15CY汎用温度トランスミッタは,よく設計され,汎用産業に理想的に適しています.固有の安全性のある塵HARTプロトコルの通信も可能で 費用対効果が優れています
| 基本パラメータ | |
| 測定媒体は | 液体やガスなど (接触材料と互換性) |
| 測定範囲 | -50~300°C (詳細については範囲パラメータ選択表を参照) |
| 応答時間 | 保護チューブ φ6mm≈18s,外蓋 φ10mm≈36s (IEC60751に従って,水流量0.4m/s,10°Cステップ) |
| 測定セル | 1*Pt100 (1/3Bグレード) |
| 安定したパフォーマンス | ±0.1% FS/年 |
| 防爆型 | 防火 Ex d II. C T6 Gb 本質的に安全 Ex ia II.C T6 Ga (電流出力のみ) 内部的に安全 Ex ia IIIC T85°CDa (電流出力のみ)
注: 本質的に安全な電源は,安全障壁または本質的に安全な電源によって供給されなければならない 切り替え時間: 400ms |
| 侵入防止 | IP66 注:上記保護レベルは,電気接続が完了したときに達成されるレベルを指します. |
| 精度クラス | 0.25%FS,0.5%FS メーター精度 0.5%FS (バックライト付きLCD) |
| 決議 | アナログ出力0.02%FS,デジタル出力0.1°C |
| 出力 | |
| 出力信号 | 4~20mA RS485,4~20mA 心臓 |
| 供給電圧 | 9~32VDC,13~32VDC,15~32VDC,15~24VDC |
| 最大出力 | |
| 4~20mA yes/no ディスプレイ RS485 Yes ディスプレイ 4~20mA HART Yes/No ディスプレイ |
≤0.02Us ((W) |
| RS485 が表示されない | ≤0.015Us ((W) |
| 負荷特性 | |
| 電圧タイプ | ≥10kΩ |
| 現在のタイプ | ディスプレイ負荷 ≤{(Us-7.5) ÷0.02}Ω ディスプレイ負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| HART電流タイプ | 負荷 ≤{(Us-12)÷0.02}Ω (Us=供給電圧) |
| 環境条件 | |
| 環境温度 | -40°Cから85°C |
| 環境湿度 | 0%~95%RH (凝縮なし,凝縮なし) |
| 電気保護 | |
| ショート・サーキット保護 | 永続的 |
| 逆極性保護 | 損傷はないけど 作業はない |
| 断熱抵抗 | ≥100MΩ,500VDC |
| 介電強度 | 500VAC |
| 出力制限 | |
| 4〜20mA | 輸出は2.5mA 最低 26mA 最大 |
| RS485 | 最低出力: 0 最大出力 3500/7000 |
| 4〜20mA HART | 輸出は3.8mAで,出力は22mAです |
| 総材料 | |
| 保護チューブ材料 | 304不?? 鋼 (測定対象物との接触) |
| プロセス接続 | 304不?? 鋼 (測定対象物との接触) |
| 囲い | 鋳型アルミニウム |
| 画面を表示する | ≈6mm 防爆ガラス |
| 機械的安定性 | |
| 地震性能 | 10g ((20... 2000Hz) IEC60068-2-6規格に従って |
| 衝撃耐性 | 500g/msは,IEC60068-2-27規格を満たしている |
